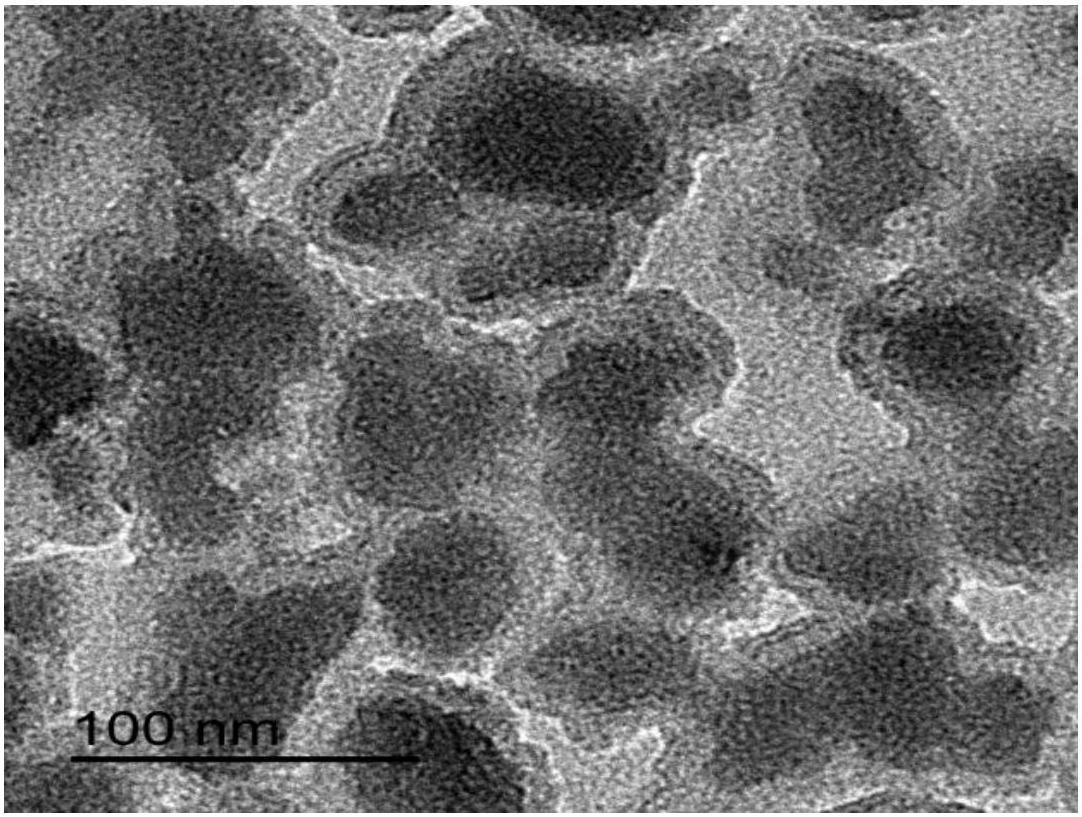

1.一种核壳结构碳包覆SnS2锂离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将SnCl4·5H2O溶于去离子水中，配制成溶液A，按照元素质量比mSn:mS＝(1.85～

2.8):(1.0～1.53)将硫代乙酰胺溶于等量去离子水中配制成溶液B；

2)在磁力搅拌作用下将B溶液逐滴加入A溶液中，持续搅拌成均匀混合溶液C，在磁力搅拌作用下按元素质量比mSn:mC＝(9～12):1将石墨加入混合溶液C中直至石墨完全混合均匀得到混合溶液D；

3)在磁力搅拌作用下调节混合溶液D的pH＝1～8形成溶液E；

4)将溶液E放入均相水热反应釜密封，填充比控制在40％～60％，放入均相水热反应仪进行反应；

5)待反应结束后，取出前驱体，经去离子水和无水乙醇分别离心洗涤，然后冷冻干燥即得到碳包覆SnS2锂离子电池负极材料。

2.根据权利要求1所述的一种核壳结构碳包覆SnS2锂离子电池负极材料的制备方法，其特征在于，步骤1)中溶液A的浓度为0.6～1.0mol/L。

3.根据权利要求1所述的一种核壳结构碳包覆SnS2锂离子电池负极材料的制备方法，其特征在于，步骤3)中采用向混合溶液D中逐滴稀盐酸调节溶液pH，稀盐酸的浓度为5mol/L。

4.根据权利要求1所述的一种核壳结构碳包覆SnS2锂离子电池负极材料的制备方法，其特征在于，步骤4)中反应温度控制在120～200℃，反应时间控制在8～20h。

5.根据权利要求1所述的一种核壳结构碳包覆SnS2锂离子电池负极材料的制备方法，其特征在于，步骤5)中将前驱体经去离子水和无水乙醇分别离心洗涤3～5次。

6.根据权利要求1所述的一种核壳结构碳包覆SnS2锂离子电池负极材料的制备方法，其特征在于，步骤5)中冷冻干燥的温度为-40～-60℃，时间为10～12h。
