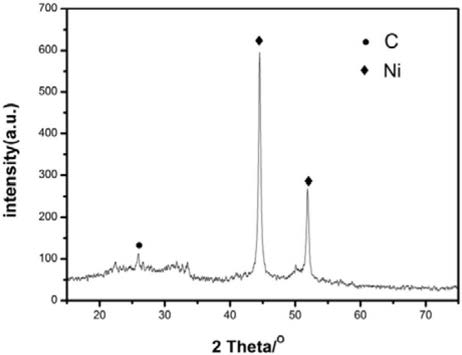

1.一种多孔碳负载石墨烯包覆纳米镍颗粒吸波材料的制备方法，其特征在于：将具有孔隙结构的碳源浸泡在镍盐溶液中20～30h，然后用搅拌机搅碎，离心处理，将离心产物冷冻干燥，对干燥产物在200～250℃下加热使镍盐发生分解，然后在300～400℃下加热使生物质材料碳化，最后在500～800℃下加热实现碳的催化石墨化，得到多孔碳负载石墨烯包覆纳米镍颗粒的复合材料；

在500～800℃下加热是在高温管式炉中进行，加热的时间为30～60min；

所述在500～800℃下加热是在氩气或氮气气氛下进行；

所述具有孔隙结构的碳源为紫菜、紫球藻或石莼；

所述镍盐溶液浓度为0.05～0.50mol/L。

2.根据权利要求1所述的一种多孔碳负载石墨烯包覆纳米镍颗粒吸波材料的制备方法，其特征在于：所述镍盐溶液为硝酸镍、硫酸镍或氯化镍溶液。

3.根据权利要求1所述的一种多孔碳负载石墨烯包覆纳米镍颗粒吸波材料的制备方法，其特征在于：在200～250℃下加热以及在300～400℃下加热均是在真空反应炉中进行，加热的时间均为30～60min。
