专利号: 2016109496478
申请人: 惠州市英帝拉科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

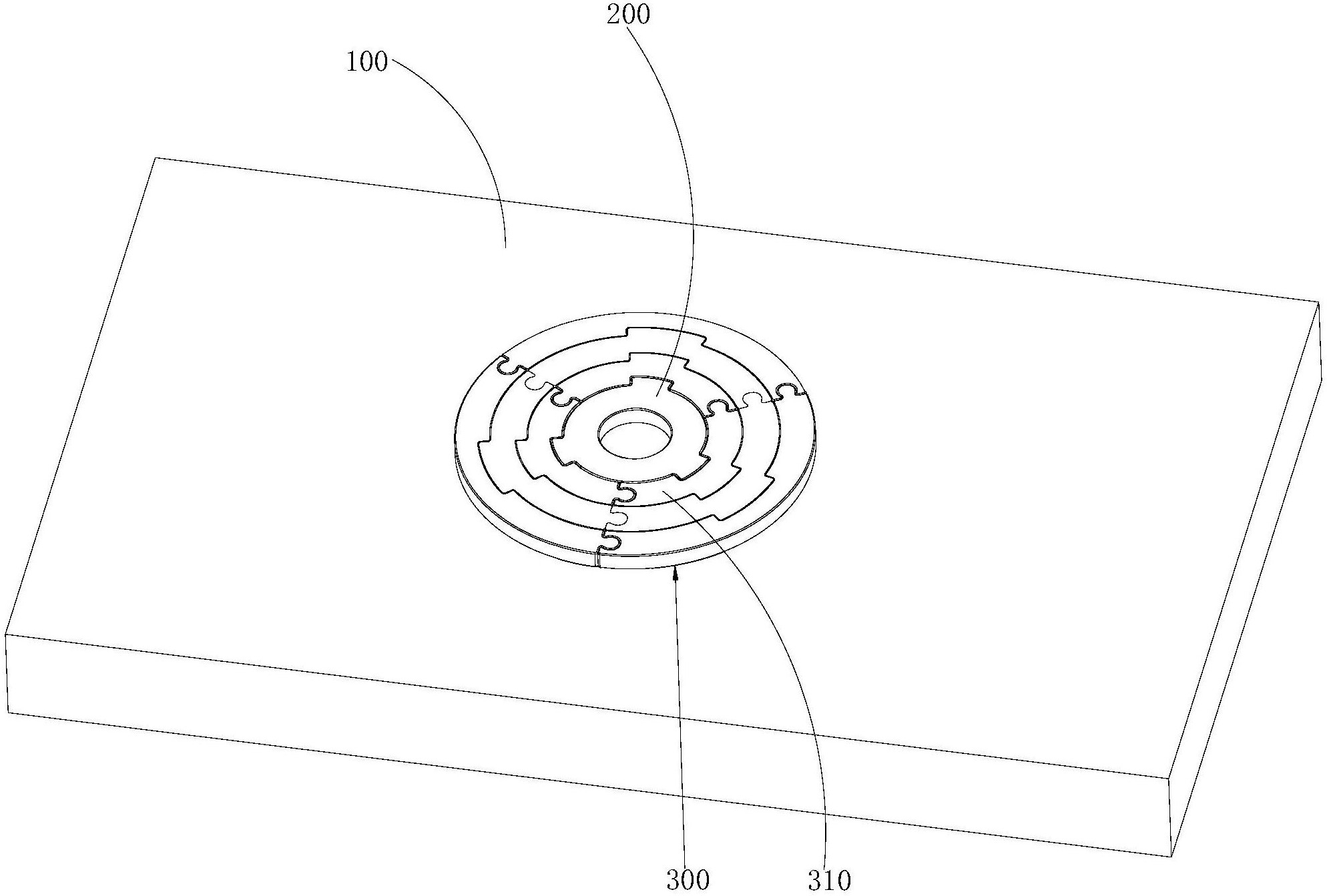

1.一种拼接式锅垫组合结构,其特征在于,包括:

桌板,

锅垫本体,所述锅垫本体设置于所述桌板,所述锅垫本体具有圆环状结构;

拼接组件,所述拼接组件套置于所述锅垫本体外,所述拼接组件包括顺序套接的多个拼接环,各所述拼接环的直径由靠近所述锅垫本体向远离所述锅垫本体方向依次递增;

支撑组件,所述支撑组件包括支撑杆及两个夹持柱,所述支撑杆及各所述夹持柱的端部均设置于所述桌板提上,所述支撑杆夹持于两个所述夹持柱之间,所述支撑杆与所述夹持柱的长度相同;

其中,所述桌板包括玻璃面板、隔热板体、硅橡胶加热带、硅胶外圈、导热板体、木质面板、硅胶面板及锁紧件;所述隔热板体贴合于所述玻璃面板的一侧面,所述硅橡胶加热带贴合于所述隔热板体远离所述玻璃面板的一侧面上;所述硅胶外圈的第一端设置于所述隔热板体远离所述玻璃面板的一侧面,所述硅胶外圈围绕所述隔热板体的侧边边缘设置,所述硅橡胶加热带容置于所述硅胶外圈内,所述硅胶外圈的厚度与所述硅橡胶加热带的厚度相同;所述导热板体的一侧面分别与所述硅胶外圈的第二端及所述硅橡胶加热带远离所述隔热板体的一侧面贴合;所述木质面板与所述导热板体远离所述硅橡胶加热带的一侧面贴合,所述木质面板朝向所述导热板体的一侧面开设有传热卡槽,所述导热板体朝向所述木质面板的一侧面设置有传热卡块,所述传热卡块嵌置于所述传热卡槽内,且所述传热卡块与所述传热卡槽的内侧壁紧密接触;所述硅胶面板与所述木质面板远离所述导热板体的一侧面贴合;所述锁紧件包括弹性形变板、第一咬合钩、第二咬合钩及弹性垫圈,所述弹性形变板的第一端与所述第一咬合钩,所述弹性形变板的第二端与所述第二咬合钩连接;所述第一咬合钩包括第一延伸块及第一咬合块,且所述第一延伸块的第一端与所述弹性形变板的第一端垂直连接,所述第一延伸块的第二端与所述第一咬合块的第一端连接,且所述第一延伸块的第二端所述第一咬合块的第一端的连接位置处具有第一弯折结构,所述硅胶面板开设有滑动孔,所述木质面板开设有第一咬合槽,所述滑动孔与所述第一咬合槽对齐,所述第一咬合块的第二端滑动穿设所述滑动孔,并且所述第一咬合块的第二端嵌置于所述第一咬合槽内;所述第二咬合钩包括第二延伸块及第二咬合块,且所述第二延伸块的第一端与所述弹性形变板的第二端垂直连接,所述第二延伸块的第二端与所述第二咬合块的第一端连接,且所述第二延伸块的第二端所述第二咬合块的第一端的连接位置处具有第二弯折结构,所述玻璃面板开设有第二咬合槽,所述第二咬合块的第二端嵌置于所述第二咬合槽内;所述弹性垫圈开设有避位孔,所述第一咬合钩的第二端穿设所述避位孔,且所述弹性垫圈相对的两侧面分别与所述硅胶面板及所述第一延伸块紧密接触;所述玻璃面板内开设有冷水容置腔体,所述冷水容置腔体用于容置冷水,所述玻璃面板还开设有进水孔及出水孔,所述进水孔及所述出水孔分别与所述冷水容置腔体连通,所述进水孔内设置有第一封口塞,所述第一封口塞用于封闭所述进水孔,所述出水孔内设置有第二封口塞,所述第二封口塞用于封闭所述出水孔。

2.根据权利要求1所述的拼接式锅垫组合结构,其特征在于,所述支撑杆具有圆柱状结构。

3.根据权利要求1所述的拼接式锅垫组合结构,其特征在于,所述夹持柱具有半圆形的横截面。

4.根据权利要求1所述的拼接式锅垫组合结构,其特征在于,所述支撑杆具有中空结构。

5.根据权利要求1所述的拼接式锅垫组合结构,其特征在于,所述夹持柱具有中空结构。

6.根据权利要求1所述的拼接式锅垫组合结构,其特征在于,所述夹持柱均开设有夹持槽,所述支撑杆嵌置于所述夹持槽内。
