1.一种基于甜菜碱-尿素-水低共熔溶剂的电镀镍钴合金方法，其特征在于包括如下步骤：(1)低共熔溶剂的配制：按照摩尔比1:2:3称量甜菜碱、尿素、蒸馏水、然后于80℃条件下恒温搅拌得到透明的低共熔溶剂；

(2)电镀液的配制：按照0.3摩尔每升、0.15摩尔每升分别称量六水氯化镍和氯化钴，加入到上述低共熔溶剂中恒温搅拌得到含镍钴的低共熔溶剂，以此作为电镀镍钴合金的电镀液；

(3)将纯镍板作为阳极，黄铜或低碳钢作为阴极，浸入到步骤(2)得到的电镀液中进行恒电流电镀，其中：阴极和阳极直接距离为1-2cm；

所述恒电流密度为0.5-2mA/cm2；所述电镀液温度为60-70℃；所述电镀时间为60-90分钟；

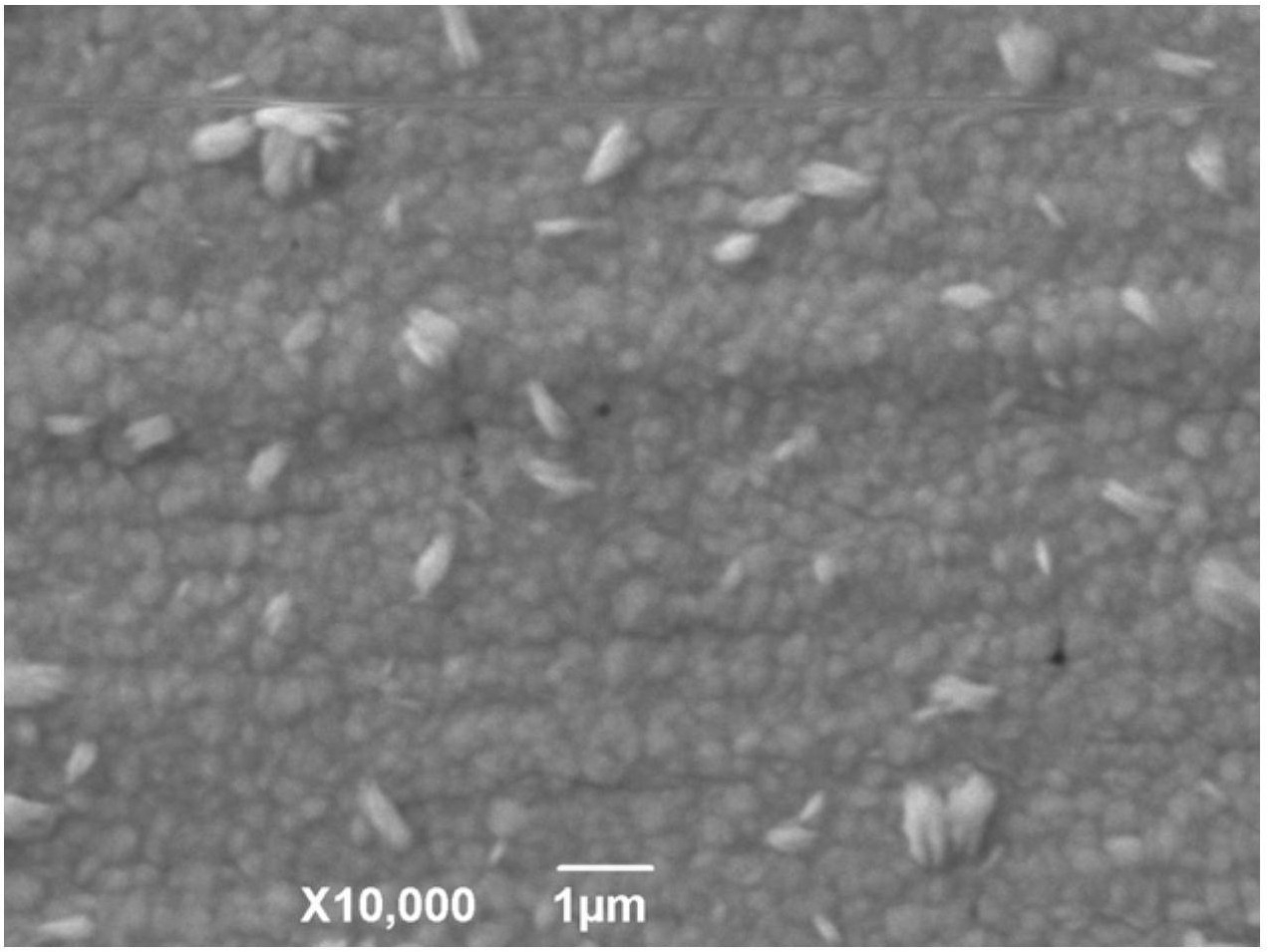

(4)电镀完成后，将黄铜或低碳钢取出清洗、烘干。
