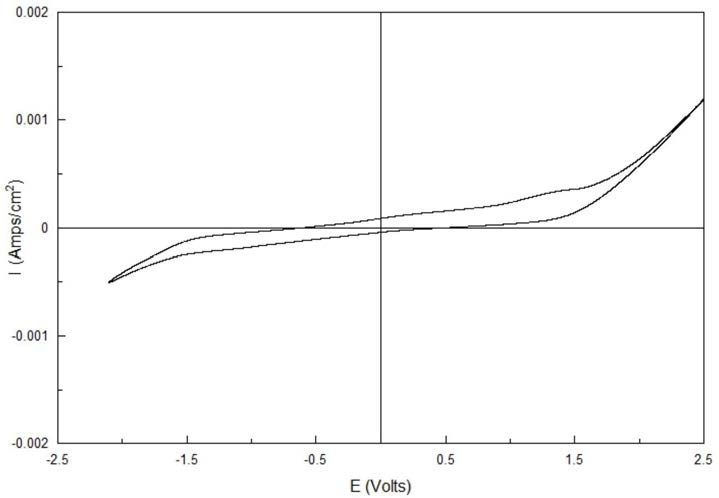

1.一种基于甜菜碱-尿素-水低共熔溶剂的电镀锌方法，其特征在于包括如下步骤：(1)低共熔溶剂的配制：按照摩尔比1:2:3称量甜菜碱、尿素、蒸馏水、然后于80℃条件下恒温搅拌得到透明的低共熔溶剂；

(2)电镀液的制备：按照与甜菜碱摩尔比0.1:1称量氯化锌，加入到上述低共熔溶剂中恒温搅拌得到含锌的低共熔溶剂作为电镀液；

(3)将纯锌板作为阳极，低碳钢作为阴极，浸入到步骤(2)得到的电镀液中进行恒电流电镀，其中：阴极和阳极直接距离为1-2cm；

(4)电镀完成后，将低碳钢取出清洗、烘干。

2.如权利要求1所述的基于甜菜碱-尿素-水低共熔溶剂的电镀锌方法，其特征在于，所述步骤(3)中恒电流密度为2-6mA/cm2。

3.如权利要求1所述的基于甜菜碱-尿素-水低共熔溶剂的电镀锌方法，其特征在于，所述步骤(3)中电镀液温度为50-70℃。

4.如权利要求1所述的基于甜菜碱-尿素-水低共熔溶剂的电镀锌方法，其特征在于，所述步骤(3)中电镀时间为15-30分钟。
