专利号: 2016109545741
申请人: 吴雨潞
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

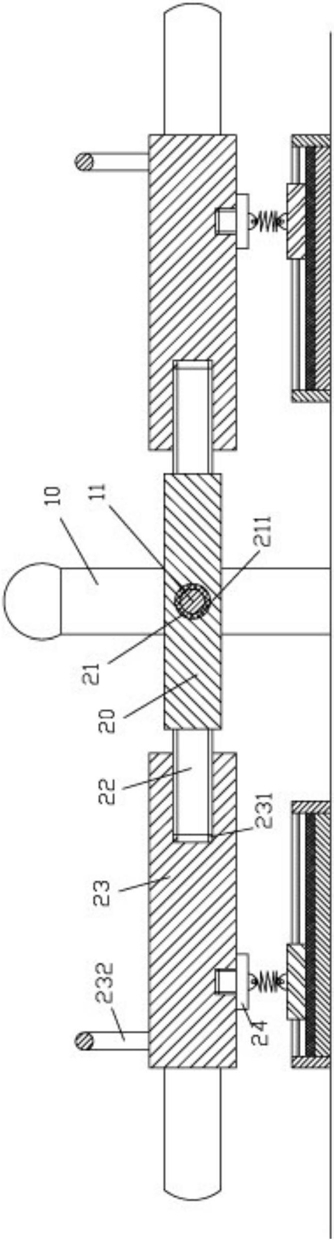

1.一种可拆卸的儿童运动跷跷板,包括两个支撑柱(10),支撑柱(10)固定在地面上,中间横梁(11)的两端固定在两个支撑柱(10)的中部上,中间横梁(11)插套在主梁(20)的中部贯穿孔(21)中,其特征在于:主梁(20)的两端具有螺接部(22),连接梁(23)的端部具有螺接孔(231),螺接部(22)螺接在螺接孔(231)中,连接梁(23)的后部顶面固定有手持部(232),连接梁(23)的底面螺接有连接块(24),连接块(24)的底部铰接有上块体(241),连接梁(23)的下方的地面上固定有移动轨道块(25),移动轨道块(25)的顶面中部具有移动槽(251),移动块(26)插套在移动槽(251)中,移动块(26)的顶面铰接有下块体(261),缓冲弹簧(27)的一端固定在上块体(241)上,缓冲弹簧(27)的另一端固定在下块体(261)上;

所述连接梁(23)的后端固定有座位块。

2.根据权利要求1所述的一种可拆卸的儿童运动跷跷板,其特征在于:所述移动槽(251)的底面固定有自润滑层(252),移动槽(251)的两侧内壁中部固定有横向限位条(253),移动块(26)插套在移动槽(251)并压靠在自润滑层(252)上,移动块(26)的两侧具有的导向槽中固定有导向块(262),横向限位条(253)插套在导向块(262)上具有的导向凹槽(263)中。

3.根据权利要求1所述的一种可拆卸的儿童运动跷跷板,其特征在于:所述中部贯穿孔(21)中插套有自润滑耐磨铜套(211),自润滑耐磨铜套(211)的外侧壁固定在中部贯穿孔(21)的内侧壁上,中间横梁(11)插套在自润滑耐磨铜套(211)中。

4.根据权利要求1所述的一种可拆卸的儿童运动跷跷板,其特征在于:所述手持部(232)为弧形状管体。

5.根据权利要求3所述的一种可拆卸的儿童运动跷跷板,其特征在于:所述中间横梁(11)的两端插套并卡置有自润滑耐磨隔套(2),主梁(20)的两侧壁压靠在对应的自润滑耐磨隔套(2)的端面上。
