1.一种负载二氧化钛光催化剂的聚硅氧烷海绵的制备方法,其特征在于,包括以下步骤:

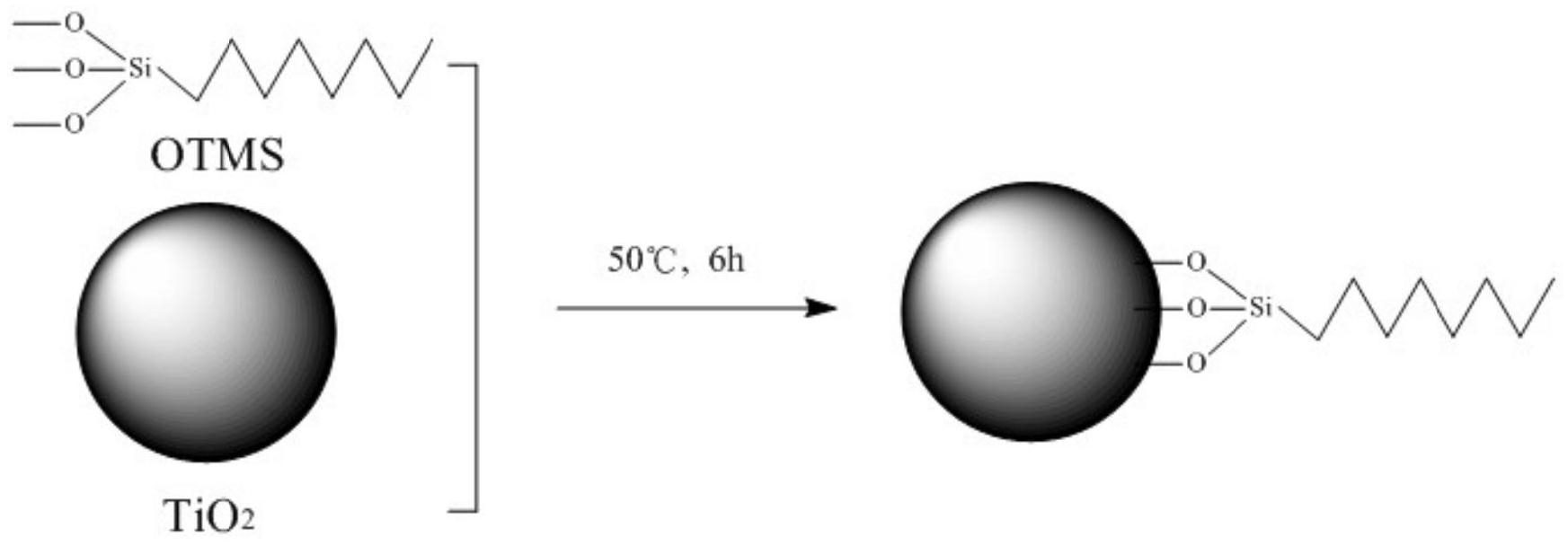

1)将二氧化钛分散于乙醇中,进行超声分散,然后加入硅烷偶联剂进行改性,之后经离心、干燥得到改性二氧化钛,所述的硅烷偶联剂为辛基三甲氧基硅烷,改性温度为40~60℃,改性时间5~7h,所述的硅烷偶联剂与二氧化钛的质量比为0.3~1.5:10;
2)将基础组分、交联组分、甲苯、改性二氧化钛混合均匀,加入模具中,然后再在模具中加入物理制孔剂,混合均匀,置于50-120℃环境中6-24h成型,得到装有成型复合海绵的模具,所述的基础组分、交联组分、甲苯、改性二氧化钛的质量比为20~40:1~5:66:0.33~
0.99;所述的基础组分含有端乙烯基硅油和含氢硅油,所述的交联组分含有端乙烯基硅油和Karstedt催化剂;所述的物理制孔剂为砂糖、绵糖中的两种,质量比为1:1;砂糖与绵糖的总质量为硅橡胶总质量的6-20倍;
3)将装有成型复合海绵的模具置于水中溶解去除物理制孔剂,得到负载改性二氧化钛光催化剂的聚硅氧烷海绵,改性二氧化钛在聚硅氧烷海绵体内和裸露镶嵌在海绵孔壁上。
2.根据权利要求1所述的负载二氧化钛光催化剂的聚硅氧烷海绵的制备方法,其特征在于,步骤1)中,所述的超声分散的条件:超声功率300~500W,超声时间5~20min。
3.根据权利要求1所述的负载二氧化钛光催化剂的聚硅氧烷海绵的制备方法,其特征在于,步骤1)中,所述的乙醇与二氧化钛的质量比为100~300:1。
4.根据权利要求1所述的负载二氧化钛光催化剂的聚硅氧烷海绵的制备方法,其特征在于,步骤2)中,置于60-80℃环境中10-14h成型。
5.根据权利要求1所述的负载二氧化钛光催化剂的聚硅氧烷海绵的制备方法,其特征在于,步骤3)中,所述的负载二氧化钛光催化剂的聚硅氧烷海绵具有孔与孔之间相互贯通的开孔结构。
