1.一种基于甜菜碱-尿素-水低共熔溶剂的电镀镍磷合金方法，其特征在于包括如下步骤：(1)低共熔溶剂的配制：按照摩尔比1:2:3称量甜菜碱、尿素、蒸馏水，然后于80℃条件下恒温搅拌得到透明的低共熔溶剂；

(2)电镀液的配制：按照0.3摩尔每升、0.05摩尔每升分别称量六水氯化镍和次亚磷酸钠，加入到上述低共熔溶剂中恒温搅拌得到含镍磷的低共熔溶剂，以此作为电镀镍磷合金的电镀液；

(3)将纯镍板作为阳极，黄铜作为阴极，浸入到步骤(2)得到的电镀液中进行恒电流电镀，其中：阴极和阳极直接距离为1-2cm；

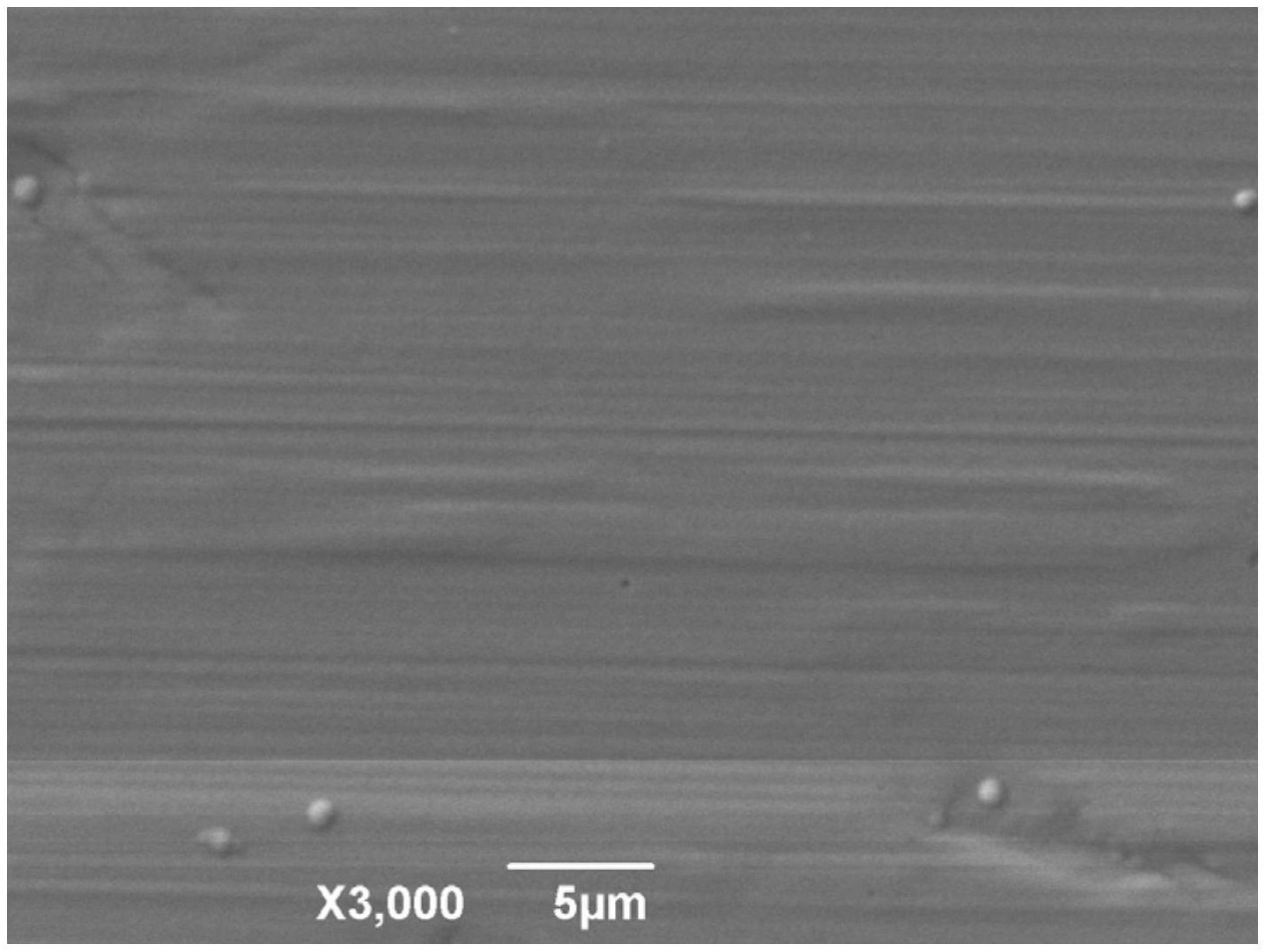

(4)电镀完成后，将黄铜取出清洗、烘干。

2.如权利要求1所述的基于甜菜碱-尿素-水低共熔溶剂的电镀镍磷合金方法，其特征2

在于，所述步骤(3)中恒电流密度为2-3mA/cm。

3.如权利要求1所述的基于甜菜碱-尿素-水低共熔溶剂的电镀镍磷合金方法，其特征在于：所述步骤(3)中电镀液温度为60-70℃。

4.如权利要求1所述的基于甜菜碱-尿素-水低共熔溶剂的电镀镍磷合金方法，其特征在于：所述步骤(3)中电镀时间为10-30分钟。
