1.一种纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，包括以下步骤：(1) 细乳液的制备：

将水溶性表面活性剂加入去离子水中，混合均匀形成水相，记为W，将水相分成W1和W2两份；W1和W2的体积比为1:1~3:1；将稳定剂、吡咯单体溶于有机溶剂中，形成油相，记为O；将油相滴加到水相W1中，油、水两相O与W1的体积比为1:4~1:12，以1滴/秒的速度边滴加边搅拌，滴加完毕后继续搅拌15~60 min，随后将粗乳液置于冰水浴中，利用超声进行细乳化，形成含吡咯单体的稳定油/水型细乳液，即O/W1；

(2) 制备二氧化锰-聚吡咯复合电容材料：

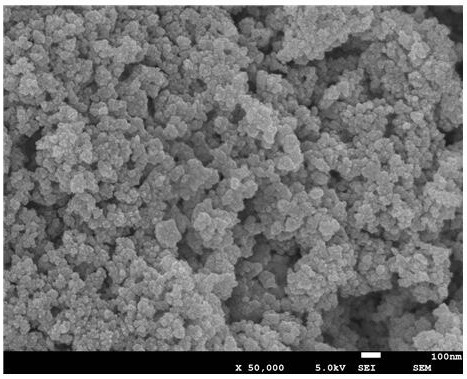

将高锰酸盐溶于水相W2中，混合均匀后，以1滴/秒的速度滴加到上述油/水型细乳液中，持续搅拌1~3 h后，将得到的产物离心、洗涤、冷冻干燥后，得到二氧化锰-聚吡咯复合电容材料。

2.根据权利要求1所述的纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述步骤（1）中水溶性表面活性剂为十二烷基硫酸钠或十六烷基三甲基溴化铵；水溶性表面活性剂在水相W中的浓度为3~20 mmol/L。

3.根据权利要求1所述的纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述步骤（1）中稳定剂为长链烷烃或长链脂肪醇；表面活性剂与稳定剂的物质的量之比为1:1~1:5。

4.根据权利要求3所述的纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述长链烷烃或长链脂肪醇中的长链指C10~C20。

5.根据权利要求1所述的纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述步骤（1）中有机溶剂为环己烷、正己烷或庚烷中的一种。

6.根据权利要求1所述的纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述步骤（1）中超声功率为200~500 W，超声时间为10~30 min。

7.根据权利要求1所述的纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述步骤（2）中高锰酸盐为高锰酸钾或高锰酸钠；高锰酸盐在水相W2中的浓度为0.04~0.2 mol/L，吡咯单体与高锰酸盐的物质的量之比为4:1~20:1。

8.根据权利要求1所述的方法纳米二氧化锰-聚吡咯复合电容材料的可控制备方法，其特征在于，所述步骤（2）中冷冻干燥的时间为4~6 h。
