专利号: 2016109639077
申请人: 佳木斯大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

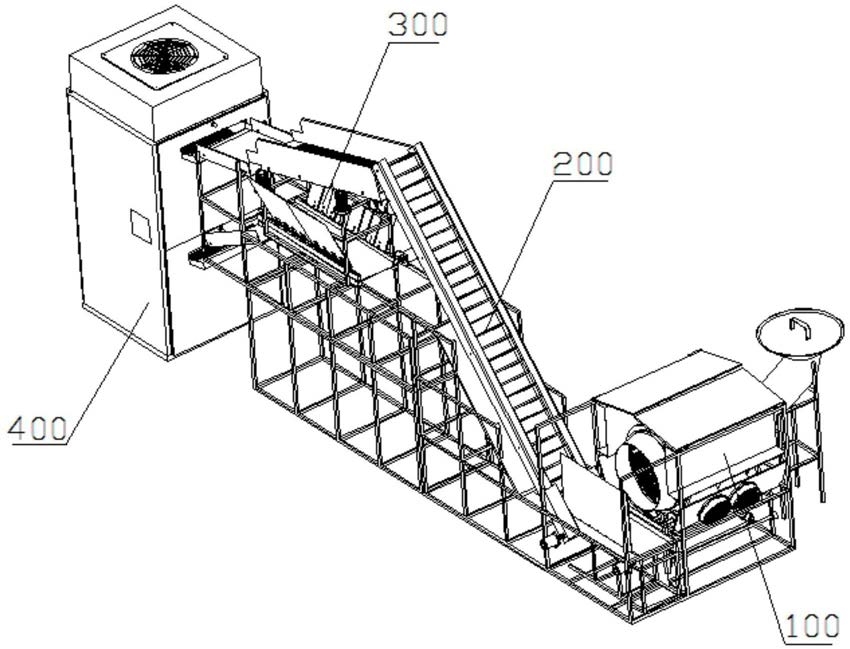

1.一种防粘连木耳干燥装置,其特征在于,包括:

第一段烘干装置,其内部设置有挡片,能够将木耳从低处带起,防止木耳粘连;

运输装置,其设置在所述第一段烘干装置的一端,能够将初步干燥定型的木耳输送到分拣装置的一端;

烘干箱,其设置在所述分拣机构的另一端,能够接收来自所述分拣机构的木耳,并去除木耳中剩余的水分;

其中,所述第一段烘干装置对木耳进行初步烘干定型,再通过烘干箱对木耳进行第二次烘干。

2.根据权利要求1所述的防粘连木耳干燥装置,其特征在于,所述第一段烘干装置包括:烘干锅锅体,其一侧设置有进料滑道,所述挡片沿轴向设置在所述烘干锅锅体的内壁;

驱动机构,其设置在锅体支架的下部,所述烘干锅锅体的底部;

风道,其设置在所述烘干锅锅体的下部,且内部设置有风机加热器,能够向烘干锅锅体内输送热风;

出料传送带,其设置在所述烘干锅锅体的另一侧,出料口的下方,能够将所述烘干锅锅体中的木耳传送到所述运输装置上。

3.根据权利要求2所述的防粘连木耳干燥装置,其特征在于,所述烘干锅锅体两侧设置有限位墙,能够在锅体被气缸推起时起到限位作用。

4.根据权利要求3所述的防粘连木耳干燥装置,其特征在于,所述限位墙顶端连接有保温盖,能够在所述烘干锅锅体工作时进行保温。

5.根据权利要求1所述的防粘连木耳干燥装置,其特征在于,所述运输装置上设置有两侧挡板和后挡板,且在所述运输装置上设置有橡胶凸起,防止木耳木耳滑落。

6.根据权利要求1所述的防粘连木耳干燥装置,其特征在于,所述烘干箱的箱体为两层板面的结构,且顶部设置有风机,通过换气保证烘干箱中有干燥的空气以及正常的温度。

7.根据权利要求6所述的防粘连木耳干燥装置,其特征在于,所述箱体内部设置有保温隔板,其将所述箱体分为上下两层,能够隔绝上下两层之间的温度;其中上下两层分别设置有木耳托盘,能够对分拣来的不同大小的木耳分别进行烘干。

8.根据权利要求1-4中任意一项所述的防粘连木耳干燥装置,其特征在于,所述第一段烘干装置还包括:温度传感器,其设置在所述烘干锅锅体的内部,用于测量所述烘干锅锅体内的温度;

气体流量传感器,其设置在风机加热器的进风口处;

水分检测器,其与所述烘干锅锅体连接,能够检测所述烘干锅锅体内食品的水分含量;

重量传感器,其设置在所述烘干锅锅体的底部,能够检测筒内食品的重量;

模糊控制器,其连接烘干锅锅体、风机加热器、温度传感器、气体流量传感器、水分检测器和重量传感器,用于接收温度传感器、气体流量传感器、水分检测器和重量传感器传递的数据,并控制烘干锅锅体内的风量和温度、木耳的重量。

9.一种木耳干燥控制方法,其特征在于,包括:

将湿木耳的湿重Ms、湿木耳的水分含量Ns与烘干木耳的水分含量Ng的水分含量差值ΔN输入到模糊控制器中,所述模糊控制器中湿木耳的湿重Ms与水分含量的差值ΔN以及模糊控制器输出风机加热器的热风风量Qc均分为7个等级;

所述湿木耳的湿重Ms的论域为[-10,10],所述水分含量差值ΔN的论域为[0,1],输出热风风量Qc的论域为[-8,8],设定量化因子均为1,比例因子为1;

输入和输出的模糊集为{NB,NM,NS,0,PS,PM,PB};

还包括模糊PID控制器,其与所述模糊控制器并联;

采用模糊控制器,在模糊控制器中输入第i个烘干过程的理想木耳水分值 和木耳实际水分值Ngi输出PID的偏差e、偏差变化率ec,比例系数Kp、比例积分系数Ki和微分系数Kd,将比例系数Kp、比例积分系数Ki和微分系数Kd输入PID控制器中,进行热风风量Qc误差补偿。

10.根据权利要求9所述的木耳干燥控制方法,其特征在于,所述木耳水分值 和木耳实际水分值Ngi输出PID的偏差e的模糊论域为[-1,1],所述偏差变化率ec的模糊论域为[-3,

3],定量化因子均为1,比例因子为1;

所述输出PID的比例系数Kp的模糊论域为[0.1,5],比例积分系数Ki的模糊论域为[0.6,

2],微分系数Kd的模糊论域为[0,0.3],设定量化因子均为1,比例因子为1;

所述偏差e和偏差变化率ec分为7个等级;输出PID的比例系数Kp、比例积分系数Ki和微分系数Kd分为7个等级;

所述模糊PID控制器的输入和输出的模糊集为{NB,NM,NS,0,PS,PM,PB}。
