1.一种糖类有机碳还原制备类石墨烯二硫化钼-石墨烯复合材料的方法，其特征在于，该方法包括以下步骤：步骤一，将二硫化钼粉末加入到插层溶液中进行插层反应，加热至10～30℃反应1～

3h，然后在30～70℃并搅拌20～50min，75～100℃下搅拌反应10～30min，然后抽滤、干燥，得到插层二硫化钼粉末；

所述的插层溶液为氯酸钾、硝酸钠、浓硫酸和双氧水组成的混合溶液；

所述的二硫化钼粉末与氯酸钾、硝酸钠、质量浓度98％的浓硫酸和质量浓度30％的双氧水之间的配比关系为1g：(1～4)g：(0.5～2)g：(9～40)mL：(4～20)mL；

步骤二，将步骤一制得的插层二硫化钼粉末与糖类有机碳和水混合并搅拌均匀，在干燥箱中的50～100℃温度下经过6～24h干燥，研磨，得到前驱体粉末；

所述的插层二硫化钼粉末与糖类有机碳和水之间的配比关系为2g：(2～12)g：(20～

120)g；

步骤三，将步骤二中所得的前驱体粉末装入烧舟，放入管式炉中，持续通入保护气氛，升温至300～1000℃，保温反应10～120min，随炉冷却至室温后取出还原产物，即得到类石墨烯二硫化钼-石墨烯复合材料。

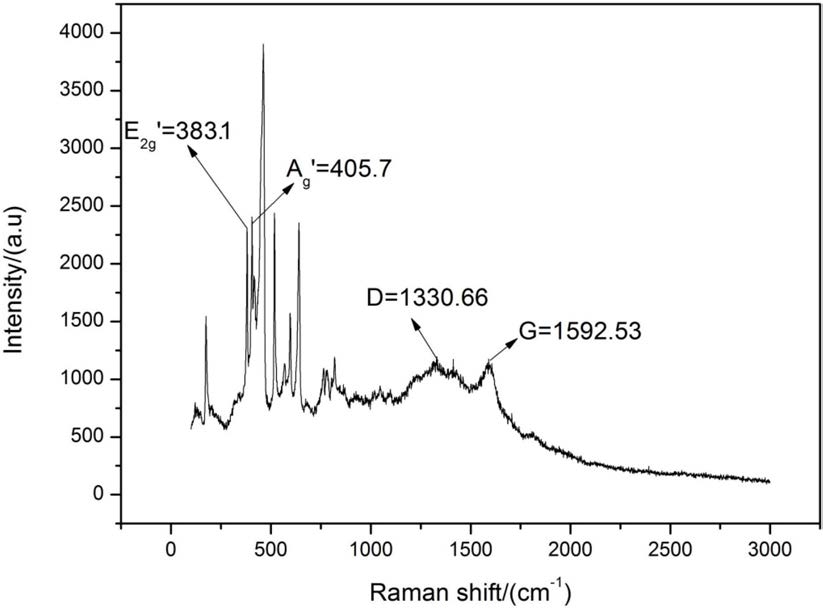

2.如权利要求1所述的方法，其特征在于，所述的糖类有机碳为麦芽糖、葡萄糖、核聚糖、果糖、蔗糖、乳糖或淀粉。

3.如权利要求1所述的方法，其特征在于，所述的二硫化钼粉末与氯酸钾、硝酸钠、质量浓度98％的浓硫酸和质量浓度30％的双氧水之间的配比关系为1g：2g：1g：23mL：7mL。

4.如权利要求1所述的方法，其特征在于，所述的插层二硫化钼粉末与糖类有机碳和水之间的配比关系为2g：4g：40g。

5.如权利要求1至4任一权利要求所述的方法，其特征在于，所述的保护气氛为氮气或氩气。
