专利号: 201610966853X
申请人: 佳木斯大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

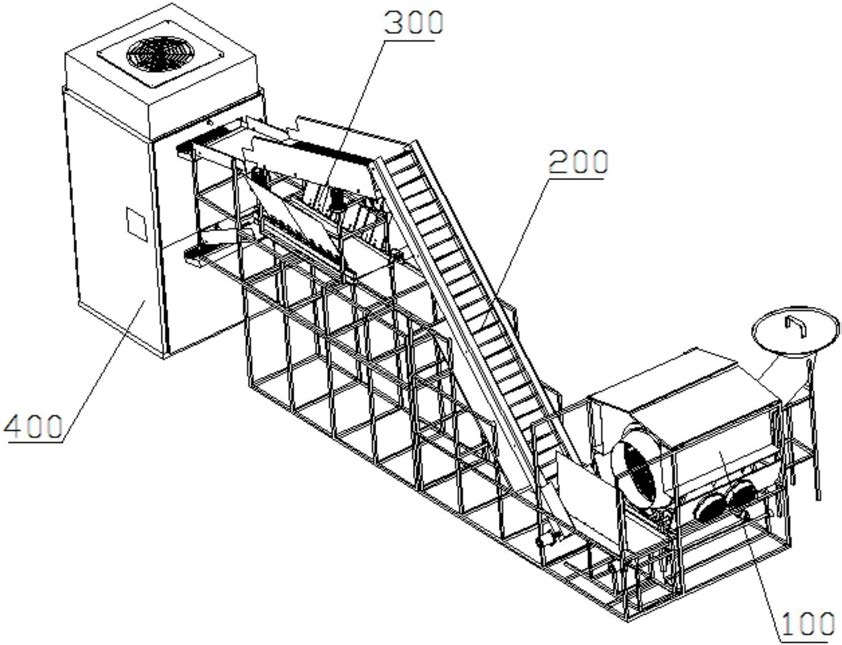

1.一种木耳双段干燥装置,其特征在于,包括:

传送装置,用于输送木耳;

第一段烘干装置,其设置在所述传送装置的一端,能够旋转,并对木耳进行烘干;

分拣机构,其设置在所述传送装置的另一端,能够接收传送装置传递的木耳,并根据需要进行分拣;

第二段烘干装置,其设置在所述分拣机构的另一端,能够对来自所述分拣机构的木耳进行第二次烘干,去除木耳中剩余的水分;所述第二段烘干装置设置有上层和下层;

其中,所述第二段烘干装置的箱体为两层板面的结构,且顶部设置有风机,通过换气保证第二段烘干箱中有干燥的空气以及正常的温度。

2.根据权利要求1所述的木耳双段干燥装置,其特征在于,所述第一段烘干装置包括:进料口,其设置在所述第一段烘干装置的一端,并与进料滑道的一端连接,所述进料口上还配置有进料口盖;

旋转干燥筒,所述进料滑道的另一端与所述旋转烘干燥筒一端倾斜连接,能够保证木耳快速进入到所述旋转烘干筒中;

风机加热器,其设置在所述旋转干燥筒下部的风道内,能够将热风送入所述旋转干燥筒内,对筒内的食品进行干燥;

出料传送带,其一端与所述旋转干燥筒的出料口连接,另一端与所述传送装置连接,能够将所述旋转烘干锅中的木耳送到所述传送装置上。

3.根据权利要求2所述的木耳双段干燥装置,其特征在于,所述传送装置包括:挡板,其设置在传送装置的两侧;

后挡板,其设置在所述传送装置靠近所述出料传送带的一端;

其中,所述传送装置上设置有橡胶凸起,防止木耳从上方滑落至下方。

4.根据权利要求3所述的木耳双段干燥装置,其特征在于,所述分拣机构为双层结构,包括:震动筛网,其设置在所述分拣机构的上层,且两侧垂直设置有上挡板,能够防止木耳掉落在左右两侧;

分拣传送带,其设置在所述分拣机构的下层,且两侧设置有下挡板,所述下挡板与所述分拣传送带之间具有一定的倾斜角度;

多个弹簧,其设置在所述震动筛网的下端,能够在所述分拣机构震动时起到缓冲作用;

其中,所述震动筛网为可调筛网,能够选择不同大小的网格。

5.根据权利要求4所述的木耳双段干燥装置,其特征在于,所述第二段烘干装置还包括:保温隔板,其将所述箱体分为上下两侧,能够隔绝上下两层之间的温度;其中上下两层分别设置有木耳托盘,能够对分拣来的不同大小的木耳分别进行烘干;

上滑道,其设置在箱体背面的上部,并与箱体上层连通,能够将所述震动筛网传递的木耳导入到上层木耳托盘中;

下滑道,其设置在箱体背面的下部,与箱体下层连通,能够将所述分拣传送带传递过来的木耳导入到下层木耳托盘中,进行木耳烘干;

风门,其设置在所述箱体的侧面,与风道连通,通过调节风门的大小能够调节箱体内部的烘干温度。

6.根据权利要求5所述的木耳双段干燥装置,其特征在于,所述箱体正面还设置有具有观察窗的拉门,且所述观察窗上均设置有温度计,能够通过观察窗看到上下烘干室的温度。

7.根据权利要求5所述的木耳双段干燥装置,其特征在于,所述风道下端连接有储水盒,能够收集风道中结成的水珠。

8.一种木耳双段干燥控制方法,其特征在于,包括以下步骤:步骤一、按照采样周期,通过传感器测量第二段烘干装置的参数,包括:内部温度T、风机风量Q、木耳重量M、风门开量S、内部湿度L;

步骤二、依次将上述参数进行归一化,建立三层BP神经网络的输入层向量x={x1,x2,x3,x4,x5},其中,x1为内部温度系数,x2为风机风量系数,x3为木耳重量系数,x4为风门开量系数,x5为内部湿度系数;

步骤三、所述输入层向量映射到中间层,所述中间层向量y={y1,y2,…,yb};b为中间层节点个数,满足 其中a为输入层节点个数,c为输出层节点个数;

步骤四、得到输出层向量o={o1,o2},其中o1为第二段烘干装置的内部温度调节系数,o2为风机风量调节系数;

步骤五、控制第二段烘干装置的内部温度、风机风量,使

其中, 风别为第i此采样周期输出层的参数,Tmax第二段烘干装置内部最高温度,Qmax为风机的最大风量,T(i+1)为第i+1个采样周期时的第二段烘干装置的内部温度,Q(i+1)为第i+1个采样周期时的风机风量;

步骤六、根据第i次周期中的采样信号,判定第i+1次周期时的运行状态,当输出o1=0,o2=1时,表示烘干箱运行正常;当o1=1,o2=0时,表示烘干箱内温度过高,当o1=1,o2=1时,表示烘干箱内风机风量过大。

9.根据权利要求8所述的木耳双段干燥控制方法,其特征在于,所述步骤二中进行归一化的公式为 其中, 为规格化处理的输入参数,xj为测量参数T、Q、M、S、L,j=1,2,3,4,5;xjmax、xjmin分别为相应测量参数中的最大测量值和最小测量值,采用S型函数。
