专利号: 201610967222X
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

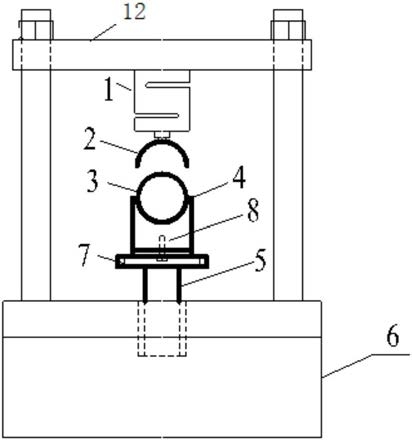

1.一种盐化物沥青混合料抑冰效果测试装置,其特征在于,包括主机控制装置、测试装置以及用于放置经成冰装置成冰后试验试件的试件放置装置(4),试件放置装置(4)设置在测试装置上,主机控制装置与测试装置相连;其中,试件成冰装置包括相连在一起的的挡板(10)和试件槽(11),挡板(10)设置在试件槽(11)上;试件成冰装置能够使3个标准马歇尔试件中的中间标准马歇尔试件的两侧面与两侧的标准马歇尔试件之间冻结成要求厚度的半圆形冰层;

所述测试装置包括平台,平台上设置有支撑杆以及升降台(5),升降台(5)上设置有试件放置装置;支撑杆顶部设置有横梁(12),横梁(12)底部中间位置安装有测力装置(1),测力装置和升降台(5)均与主机控制器连接。

2.根据权利要求1所述的一种盐化物沥青混合料抑冰效果测试装置,其特征在于,挡板(10)为长方体状结构,试件槽(11)为半圆柱形结构。

3.根据权利要求1或2所述的一种盐化物沥青混合料抑冰效果测试装置,其特征在于,试件槽(11)两端的顶端与挡板(10)相连处开设有若干溢流孔(9)。

4.根据权利要求1或2所述的一种盐化物沥青混合料抑冰效果测试装置,其特征在于,试件槽(11)的直径与标准马歇尔试件的直径相同,挡板(10)与试件槽(11)的长度相同,且挡板(10)的长度比三个标准马歇尔试件总长度大20mm。

5.根据权利要求1所述的一种盐化物沥青混合料抑冰效果测试装置,其特征在于,所述试件放置装置包括一个钢板,钢板上表面设置有马歇尔试样支架,马歇尔试样支架呈弧形结构,弧形结构的两端支撑成冰后相连在一起的三个标准马歇尔试件中的两端的标准马歇尔试件,三个标准马歇尔试件中的中间标准马歇尔试件底部悬空;钢板下表面设置有卡槽(7)。

6.一种基于权利要求1‑5任一项所述的盐化物沥青混合料抑冰效果测试装置的盐化物沥青混合料抑冰效果测试方法,其特征在于,包括以下步骤:

1)将三个标准马歇尔试件首尾相对放置于成冰装置中,向成冰装置中倒入水后放入冷冻室内成冰,使3个标准马歇尔试件中的中间标准马歇尔试件的两侧面与两侧的标准马歇尔试件之间冻结成要求厚度的半圆形冰层;

2)将冻结在一起的三个标准马歇尔试件取出,放到试件放置装置上,将试件放置装置安放在升降台上,使三个标准马歇尔试件中的中间标准马歇尔试件位于测力装置的正下方;

3)接通电源,通过主机控制器控制升降台,升降台匀速抬升冻结在一起的三个标准马歇尔试件,记下中间标准马歇尔试件脱离试验试件主体过程中主机控制器的显示屏上的最大压力值,并停止升降台上升;

4)压力值与中间标准马歇尔试件重力的总和除以标准马歇尔试件圆形截面面积,即为试件冰层破碎剪切应力。
