专利号: 2016109703514
申请人: 重庆泰奥豪骋科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

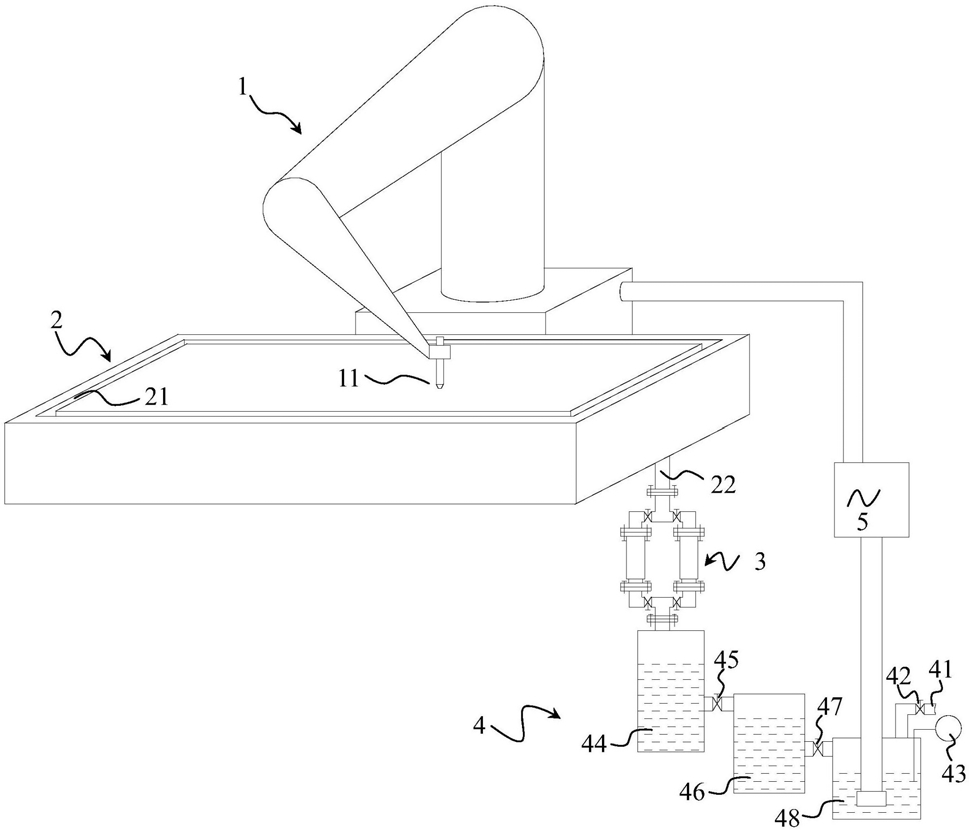

1.一种分级过滤的水切割机床,其特征在于:包括机械臂、切割平台、过滤装置、储水池和高压泵;

机械臂,通过控制单元的控制,在切割平台上,用于切割成形指定形状;切割平台,用于放置并固定来料;过滤装置,用于过滤掉切割平台内排出水的残渣;储水池,用于储存经过滤装置过滤后的水以及补给水;高压泵,用于产生高压水供机械臂上的喷嘴使用;

所述机械臂与控制单元连接;所述机械臂上的喷嘴在切割平台上工作;所述切割平台的出水口与储水池之间连接有过滤装置;所述储水池与机械臂之间设置有高压泵;

所述过滤装置包括两个支路系统,每个支路系统包括依次连接的入口三通、过滤部和出口三通;所述入口三通设置有入口法兰和入口支路法兰,入口三通的支路上设置有入口球阀;所述出口三通设置有出口法兰和出口支路法兰,出口三通的支路上设置有出口球阀;

所述过滤部与入口支路法兰和出口支路法兰通过螺栓连接;

所述储水池包括收集池、镇静池和清水池;收集池,用于收集经过滤装置过滤后的排出水;镇静池,用于镇静收集池中放入镇静池中的水;清水池,用于储存镇静池中镇静后的水以备高压泵使用;所述收集池与镇静池通过设置有第一球阀的连接管道连接,镇静池和清水池通过设置有第二球阀的连接管道连接;所述清水池上设置有检测仪,检测仪用于在线检测清水池中水的清洁度,清水池中水的清洁度不达标时,检测仪发出警报声或警示灯亮。

2.如权利要求1所述的分级过滤的水切割机床,其特征在于:所述过滤部包括壳体和滤芯,滤芯放置在壳体内部;所述滤芯包括环形支撑柱和滤网,环形支撑柱包括端部环形支撑柱和中部环形支撑柱,端部环形支撑柱与中部环形支撑柱之间以及中部环形支撑柱间设置有滤网,端部环形支撑柱、中部环形支撑柱和滤网通过螺杆连接;两个所述端部环形支撑柱均布有4个沉头孔,中部环形支撑柱也均布有4个通孔;所述螺杆采用内六角螺杆,内六角螺杆依次穿过一个端部环形支撑柱的沉头孔、中部环形支撑柱的通孔和另一个端部环形支撑柱的沉头孔通过内六角螺帽紧固连接呈一个整体结构的滤芯。

3.如权利要求2所述的分级过滤的水切割机床,其特征在于:所述壳体呈圆柱形,壳体包括呈一体的大直径部和小直径部,壳体的大直径部和小直径部的连接处形成一个环状阶梯,壳体的大直径部和小直径部的端部均设置有连接法兰;所述壳体大直径部内设置有滤芯,滤芯置于环状阶梯上,壳体大直径部与滤芯的间隙为0.5-2mm。

4.如权利要求2所述的分级过滤的水切割机床,其特征在于:所述环形支撑柱、内六角螺杆和内六角螺帽均采用塑料材质。

5.如权利要求2至4任一项所述的分级过滤的水切割机床,其特征在于:所述滤网的孔径为2-400目,滤芯中安装有1-15层滤网。

6.如权利要求5所述的分级过滤的水切割机床,其特征在于:所述滤网的孔径由进水口到出水口依次减小。

7.如权利要求3所述的分级过滤的水切割机床,其特征在于:所述滤芯与壳体的大直径部的端部之间设置有密封圈;所述环形支撑柱和滤网之间也设置有密封圈。

8.如权利要求1所述的分级过滤的水切割机床,其特征在于:所述切割平台设置有导水槽,导水槽出水口一端的高度大于导水槽另一端的高度。

9.如权利要求1所述的分级过滤的水切割机床,其特征在于:所述清水池设置有补给水口,清水池与补给水口之间设置有补给水阀;所述收集池的中部与镇静池的上部通过设置有第一球阀的连接管道连接,镇静池的中部和清水池的上部通过设置有第二球阀的连接管道连接。

10.如权利要求1至4任一项所述的分级过滤的水切割机床的过滤方法,其特征在于,包括以下步骤:排出水经过滤装置过滤后流至收集池,当收集池中的水位达到收集池设置的高度时,收集池的水通过人工打开第一球阀流至镇静池进行镇静,镇静时间为6-12小时,经镇静池镇静后的水通过人工打开第二球阀流至清水池以备高压泵使用;清水池设置的检测仪对水的清洁度进行在线检测;当检测仪检测到水的清洁度不达标时,发出警报声或警示灯亮;工作人员观察到报警后,关闭过滤装置中正在工作的支路系统的入口球阀和出口球阀,并打开另一支路系统的入口球阀和出口球阀,使得排出水经过另一支路系统进行过滤;

然后拆卸所关闭的支路系统的过滤部,取出并拆卸滤芯,对滤网进行逐层清洗,对损坏的滤网进行更换,对滤网进行回装成滤芯后,再将滤芯回放至过滤部的内部;将过滤部与更换支路的入口支路法兰和出口支路法兰通过螺栓紧固连接,从而实现水切割机床的过滤部的在线更换。
