1.一体化镍基多孔磷化镍电极的制备方法，其特征在于，步骤1，配制去离子水:有机醇质量比为1:0 100的混合溶液；

~

步骤2，在步骤1得到的混合溶液中加入弱酸，配制成弱酸浓度为0.01 2mol/L弱酸溶~液；

步骤3，将步骤2配制的弱酸溶液加入泡沫镍基底，然后在10 100℃下刻蚀反应1 10~ ~小时，形成镍基多孔镍前驱体；

步骤4，取出镍基多孔镍前驱体，用去离子水洗涤干燥；

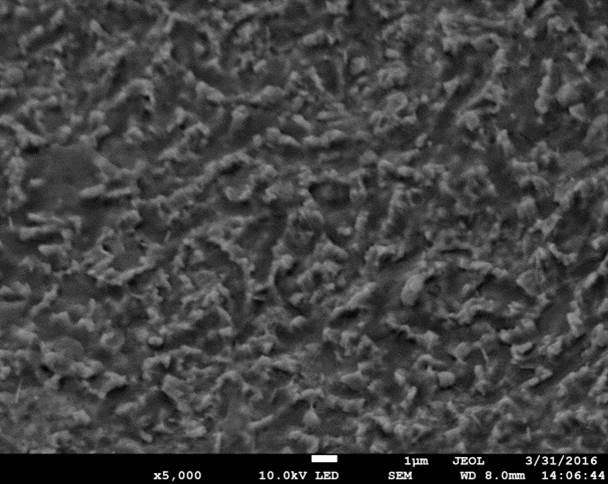

步骤5，将步骤4处理得到的镍基多孔镍前驱体和次亚磷酸钠放在H2 -Ar混合气的氛围下250 400℃条件下进行磷化处理，获得一体化镍基多孔磷化镍电极。

~

2.根据权利要求1所述的一体化镍基多孔磷化镍电极的制备方法，其特征在于，所述步骤1中的有机醇为甲醇、乙醇、异丙醇或者乙二醇中的一种。

3.根据权利要求1所述的一体化镍基多孔磷化镍电极的制备方法，其特征在于，所述步骤2中的弱酸为氢氟酸、草酸、柠檬酸中的一种。

4.根据权利要求1所述的一体化镍基多孔磷化镍电极的制备方法，其特征在于，所述步骤3中的刻蚀温度为100℃，反应时间为5小时。

5.根据权利要求1所述的一体化镍基多孔磷化镍电极的制备方法，其特征在于，所述步骤5中的H2-Ar混合气中，按体积分数计，H2 占4～6%。

6.根据权利要求1所述的一体化镍基多孔磷化镍电极的制备方法，其特征在于，所述步骤5中磷化处理的温度为400℃。
