专利号: 2016109715598
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

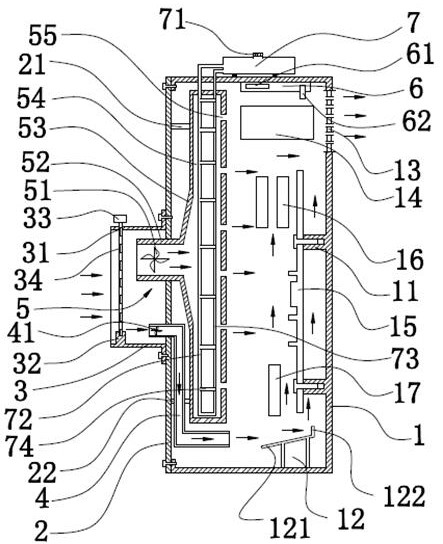

1.一种温度智能控制的机箱,其特征在于:包括机箱本体和设置在所述机箱本体内的冷却组件基板、辅助冷却管、主冷却管、过滤组件、控制组件和冷却水室,所述机箱本体包括主板安装凸台、导风板组件、主板和机箱电源,所述主板安装凸台设置在所述机箱本体右侧壁上,所述主板与所述主板安装凸台通过螺栓固连,所述导风板组件包括斜向导风板和竖直导风板且固定于所述机箱本体右下方,所述竖直导风板下端与所述机箱本体固连,所述斜向导风板设置在所述竖直导风板上端且与所述竖直导风板的夹角为45°,所述机箱本体右上方固设有所述机箱电源且右上壁设有出气孔,所述冷却组件基板设于所述机箱本体左侧且设有上固定凸起和下固定凸起,所述上固定凸起和所述下固定凸起可分别固定所述主冷却管和所述辅助冷却管,所述辅助冷却管内设有辅助冷却风扇,所述主冷却管包括主冷却管前端、斜面连接板和散气室,所述主冷却管前端内部设有主冷却风扇且与所述散气室通过所述斜面连接板连接,所述斜面连接板与所述主冷却管前端的夹角为120°,所述散气室右侧设有若干出气通道,所述过滤组件包括避让槽、固定凸起和过滤板,所述过滤组件设于所述冷却组件基板左侧且上壁设有所述避让槽、下壁设有所述固定凸起,所述固定凸起设有凹槽,所述过滤板穿过所述避让槽后插入所述固定凸起的凹槽中,所述控制组件设置在所述机箱本体上壁且包括控制单元和温度传感器,所述温度传感器可检测所述出气孔的出气温度,所述控制单元可控制所述辅助冷却风扇和所述主冷却风扇工作,所述冷却水室设置在所述机箱本体顶部且设有填水口,所述填水口上设有密封盖,所述冷却水室左侧设有第一冷却水连接管和第二冷却水连接管,所述第一冷却水连接管和所述第二冷却水连接管同时插入所述散气室内,所述散气室内的所述第一冷却水连接管和所述第二冷却水连接管之间贯通连接有多组横向冷却管;所述出气通道对着所述主板和所述机箱电源;所述辅助冷却管的出气口对着所述斜向导风板,所述导风板组件还包括连接在所述斜向导风板右端的导向板,所述导向板竖直设置;主冷却风扇启动后,空气经过过滤组件和主冷却管进入机箱本体并在散气室内经过第一冷却水连接管、第二冷却水连接管的冷却后通过出气通道吹向各元件。

2.根据权利要求1所述的温度智能控制的机箱,其特征在于:所述机箱本体还包括显卡网卡安装区和硬盘安装区,所述显卡网卡安装区设置在所述主板左侧且靠近所述主板上端部,所述硬盘安装区设置在所述主板左侧且靠近所述主板下端部。

3.根据权利要求2所述的温度智能控制的机箱,其特征在于:所述显卡网卡安装区和硬盘安装区均为竖直设置。

4.根据权利要求2所述的温度智能控制的机箱,其特征在于:所述出气通道对着所述主板、所述机箱电源、所述显卡网卡安装区和所述硬盘安装区。

5.根据权利要求1-4中任一项所述的温度智能控制的机箱,其特征在于:所述过滤板上端设有便于提起所述过滤板的提手。

6.根据权利要求1-4中任一项所述的温度智能控制的机箱,其特征在于:所述第一冷却水连接管和所述第二冷却水连接管之间均匀设置有多组横向冷却管,所述横向冷却管之间间距相等。
