专利号: 2016109721052
申请人: 常州信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

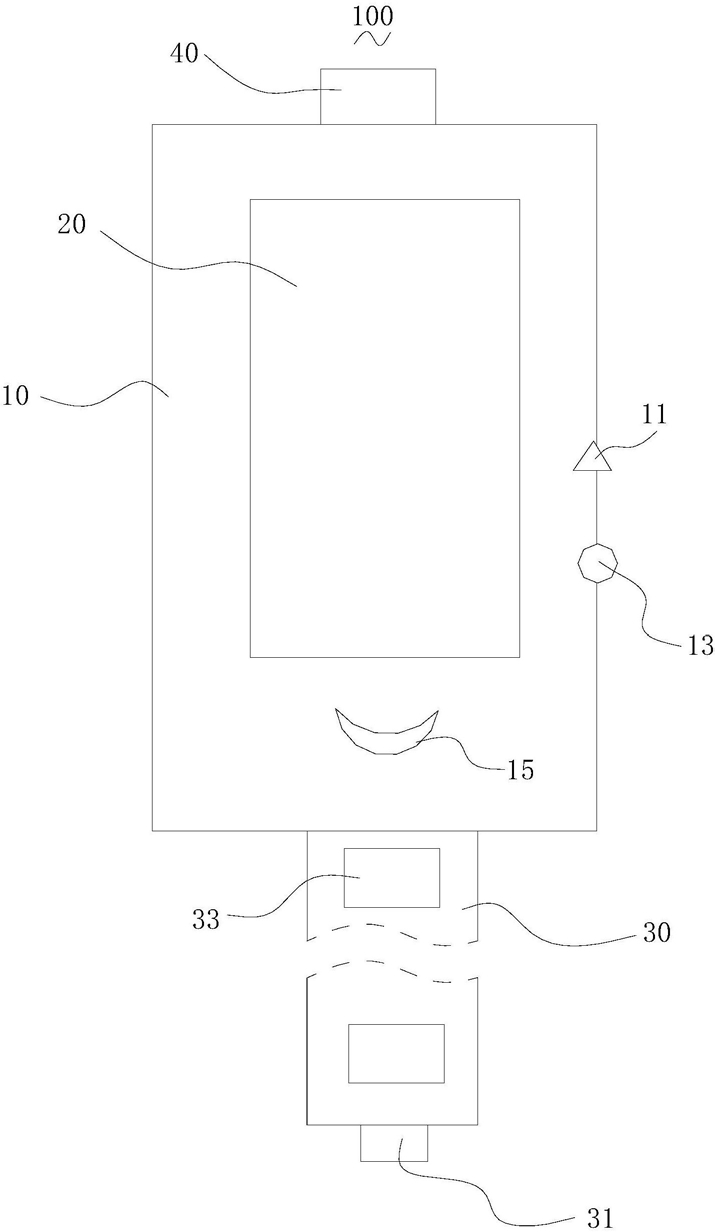

1.一种穿戴式通信设备,其特征在于,包括通信本体、显示屏、柔性挂设条以及挂设件,所述显示屏设置于所述通信本体上,所述柔性挂设条设置于所述通信本体的一端,所述挂设件设置于所述通信本体的另一端,所述柔性挂设条远离所述通信本体的一端设置有卡扣部,所述柔性挂设条上间隔设置有与所述挂设件配合的多个挂设孔;

其中,所述柔性挂设条包括层叠设置的基层、结合层以及硅胶层,所述结合层粘贴于所述基层上,所述硅胶层上设置有多个嵌设部,所述多个嵌设部嵌设于所述结合层中;

所述结合层的表面开设有多个嵌设孔,所述多个嵌设部分别设置于所述多个嵌设孔中,所述嵌设部为三棱柱形,所述嵌设部的横截面为正三角形;

所述显示屏周缘设置有多个按键,所述多个按键的形状相异设置,所述多个按键包括通话键以及挂机键,所述通话键及所述挂机键设置于所述显示屏的同一侧并延伸至所述通信本体的侧壁上,所述通话键为三棱柱形,所述挂机键为倒圆锥形,所述多个按键还包括导航键,所述导航键设置于所述显示屏的侧边并邻近所述通信本体的一端,所述导航键为弯月形按键,所述导航键的高度大于所述通话键的高度,所述导航键内设置有透光灯;

所述穿戴式通信设备还包括举升组件,所述举升组件包括支撑胶套、基座、多个伸缩管以及通气管,所述支撑胶套套设于所述通信本体上并背离所述显示屏,所述基座设置于所述柔性挂设条上,所述基座上设置有多个延伸管,所述多个延伸管倾斜设置,所述多个伸缩管分别设置于所述多个延伸管中并与对应的延伸管连通,所述伸缩管远离所述基座的一端连接所述支撑胶套的一端,并对应于所述显示屏的区域,所述通气管的一端设置于所述基座内并与所述多个延伸管连通,所述通气管远离所述基座的一端形成有吹气端,所述吹气端中设置有单向阀;

所述吹气端还设置有滚动珠,所述滚动珠设置于所述吹气端内并与所述单向阀间隔设置,所述滚动珠上开设有多个通气孔并通过弹性条挂设于所述通气管中,所述滚动珠位于所述单向阀远离所述基座的一端,所述滚动珠处于所述吹气端的末端,所述吹气端的侧壁开设有多个气体逸出孔,所述多个气体逸出孔位于所述滚动珠远离所述单向阀的一侧,所述滚动珠的直径小于所述吹气端的内径。

2.如权利要求1所述的穿戴式通信设备,其特征在于,所述基层的宽度大于所述硅胶层的宽度。

3.如权利要求1所述的穿戴式通信设备,其特征在于,所述结合层的宽度与所述硅胶层的宽度相等。

4.如权利要求1所述的穿戴式通信设备,其特征在于,所述基层的厚度大于所述硅胶层的厚度。
