专利号: 2016109734033
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

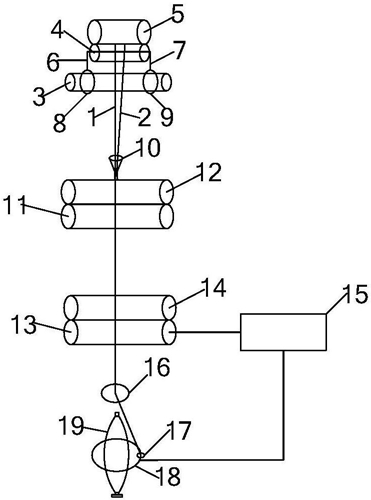

1.一种上下同步喂入纺纱装置,包括后罗拉和后胶辊组成的后罗拉牵伸对、中罗拉和中胶辊组成的中罗拉牵伸对、前罗拉和前胶辊组成的前罗拉牵伸对,所述前罗拉的罗拉轴由主电机带动转动,所述主电机为变频电机,所述中罗拉轴与前罗拉轴之间通过第一齿轮连接,所述后罗拉轴与中罗拉轴之间通过第二齿轮连接,其特征是:所述前罗拉直径和中罗拉直径相同,所述后罗拉直径小于前罗拉或中罗拉直径,所述前胶辊和中胶辊为直径保持不变的胶辊,所述前胶辊直径和中胶辊直径相同,所述后胶辊包括后上胶辊和后下胶辊,所述后下胶辊的直径小于前胶辊或中胶辊的直径,所述后下胶辊包括胶辊轴,在所述后下胶辊轴上紧套有后下胶辊圈,所述后下胶辊圈可绕着后下胶辊轴自由转动,所述后下胶辊轴的左端和右端分别通过第一轴承和第二轴承与左弹性按压销和右弹性按压销连接,所述左弹性按压销和右弹性按压销的长度可弹性伸缩,所述左弹性按压销和右弹性按压销的上端分别通过第一轴承和第二轴承与后下胶辊轴的左端和右端连接,所述左弹性按压销和右弹性按压销的下端分别通过第三轴承和第四轴承与后罗拉连接,所述后罗拉的直径和后上胶辊的直径之和大于前罗拉或者中罗拉的直径,所述后上胶辊为直径保持不变的胶辊,所述后上胶辊的直径、后下胶辊的直径与后罗拉的直径之和等于前胶辊与前罗拉直径之和或者中胶辊与中罗拉的直径之和,所述后上胶辊、中胶辊和前胶辊通过各自的胶辊轴嵌入在加压组件上而实现与加压组件的连接,在紧靠所述中罗拉牵伸对的正后方加装有集合喇叭口。

2.一种上下同步喂入纺纱方法,其特征是:首先将第一粗纱穿过后罗拉和后下胶辊之间,第二粗纱由后下胶辊上方穿过,第一粗纱和第二粗纱为相同的粗纱,而后将加压组件按下,使得中胶辊和中罗拉之间紧密按压、前胶辊和前罗拉之间紧密按压、后上胶辊和后下胶辊之间紧密按压,从而使得后下胶辊的左弹性按压销和右弹性按压销压缩而实现后下胶辊与后罗拉之间紧密按压,主电机转动带动前罗拉转动,继而通过第一齿轮带动中罗拉转动、通过第二齿轮带动后罗拉转动,前罗拉转动继而带动与之紧密按压的前胶辊转动,中罗拉转动继而带动与之紧密按压的中胶辊转动,后罗拉转动继而带动与之紧密按压的后下胶辊转动,后下胶辊转动继而带动与之紧密按压的后上胶辊转动,第一粗纱由后下胶辊与后罗拉之间按压喂入、而后经集合喇叭口由中胶辊与中罗拉之间按压穿过,受到后罗拉与后下胶辊组成的第一后罗拉牵伸对和中罗拉牵伸对之间的第一后牵伸区的牵伸作用,得到第一须条,由于后罗拉直径小于中罗拉直径,使得第一后牵伸区为下V型牵伸结构,由于后下胶辊的直径小于中胶辊的直径,使得第一后牵伸区有较长的罗拉握持距和较短的纤维非控制区长度,同时使喂入的第一粗纱在后罗拉表面有一段包围弧,增强对纤维的控制;第二粗纱由后下胶辊与后上胶辊之间按压喂入、而后经集合喇叭口由中胶辊与中罗拉之间按压穿过,受到后下胶辊与后上胶辊组成的第一后胶辊牵伸对和中罗拉牵伸对之间的第二后牵伸区的牵伸作用,得到第二须条,由于后罗拉的直径和后上胶辊的直径之和大于中罗拉的直径,使得第二后牵伸区为上V型牵伸结构,由于后上胶辊的直径小于中胶辊的直径,使得第二后牵伸区有较长的罗拉握持距和较短的纤维非控制区长度,同时使喂入的第二粗纱在后下胶辊表面有一段包围弧,增强对纤维的控制;同时下V型的第一后牵伸区和上V型的第二后牵伸区组成一个整体的V型牵伸结构,可有效增加纱条的紧密度和摩擦力界的强度,不易产生纱条的翻转,纺制后牵伸区内的捻回重分布现象的发生,提高后区总的牵伸倍数;第一须条和第二须条经集合喇叭口汇合后由前胶辊与前罗拉之间按压穿过,受到中罗拉牵伸对和前罗拉牵伸对之间的前牵伸区的牵伸作用,得到牵伸后的须条。
