专利号: 2016109755400
申请人: 成都卡美奇鞋业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

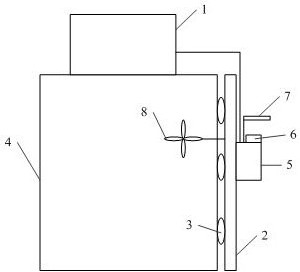

1.安全性较高的工厂车间外墙广告投影装置,其特征在于,所述装置包括:

外壳、导轨,所述外壳固定在车间外墙顶部,所述导轨通过N个真空吸盘吸附在车间外墙正面,所述N为大于等于10的正整数,所述导轨从上到下竖直固定,所述导轨上设有小车,所述小车的车轮镶嵌在所述导轨内,所述小车的顶部固定有投影机,第一支架一端与所述小车的顶部连接,所述第一支架的另一端与太阳能电池板连接,所述太阳能电池板位于所述投影机的正上方,第二支架一端与所述导轨的侧面连接,所述第二支架的另一端与风力发电器连接,所述导轨正面设有挡板,所述导轨采用轴承钢制成,所述小车侧面设有紧固结构,所述紧固结构包括:第一圆筒、回位弹簧、电磁铁,所述第一圆筒与所述小车侧面连接,回位弹簧上端与所述第一圆筒内顶部连接,所述回位弹簧下端穿过所述第一圆筒下端与所述电磁铁连接;所述车轮外表面设有橡胶气囊,气管一端延伸至所述橡胶气囊内,所述气管的另一端与气泵连接,所述真空吸盘边缘设有密封垫,所述密封垫上设有防漏气结构,所述防漏气结构包括:第二圆筒,所述第二圆筒两端为开口状,所述第二圆筒下端与所述密封垫上表面连接,所述第二圆筒内设有弹簧柱和压板,所述弹簧柱上端与所述压板底面连接,所述弹簧柱下端与所述密封垫上表面接触,所述第二圆筒侧面和所述压板侧面均设有旋紧螺孔,旋紧螺钉穿过旋紧螺孔对所述压板进行固定;所述外壳内固定有:滑轮、第一开关、蓄电池、所述气泵、固定板,牵引绳一端与所述滑轮连接,所述牵引绳另一端与所述小车顶部连接,所述牵引绳上设有刻度,所述投影机、所述气泵、所述电磁铁均通过上述第一开关与所述蓄电池连接,所述太阳能电池板和所述风力发电器与所述蓄电池连接,所述固定板和所述滑轮表面均设有呈圆周状排列的M个固定孔,所述M为大于等于10的正整数,固定钉依次穿过所述固定板和所述滑轮上的固定孔对所述滑轮进行固定,操作手柄一端与所述滑轮的侧面连接;其中,所述装置还包括安全保障结构,所述安全保障结构包括:第三圆筒、连接杆、挂钩、保护链、第一锁扣,所述第三圆筒下端与所述导轨上端固定连接,所述第三圆筒上端为开口状内壁为螺纹状,所述连接杆外表面为螺纹状,连接杆一端与所述挂钩连接,所述连接杆另一端插入所述第三圆筒内与所述第三圆筒螺纹连接,所述连接杆和所述第三圆筒侧面均设有第二固定孔,第二固定钉插入第二固定孔对所述连接杆和所述第三圆筒进行固定,保护链一端与所述导轨连接,所述保护链另一端与所述第一锁扣连接。

2.根据权利要求1所述的安全性较高的工厂车间外墙广告投影装置,其特征在于,所述太阳能电池板两侧均设有挡雨板,所述挡雨板上端与所述太阳能电池板侧面连接,所述挡雨板下端延伸至所述小车侧面,所述挡雨板上设有透气孔,所述透气孔靠近小车端的高度大于透气孔远离小车端的高度,所述太阳能电池板底部设有散热扇。

3.根据权利要求1所述的安全性较高的工厂车间外墙广告投影装置,其特征在于,所述外壳内固定有电动机,所述电动机的旋转轴通过齿轮与所述操作手柄连接,所述导轨底部设有挡块,所述挡块上表面设有缓冲垫,所述缓冲垫采用海绵制成。

4.根据权利要求1所述的安全性较高的工厂车间外墙广告投影装置,其特征在于,所述N个真空吸盘均匀分布在所述导轨背面,真空吸盘顶部与所述导轨背面连接,真空吸盘底部贴合在车间外墙。

5.根据权利要求1所述的安全性较高的工厂车间外墙广告投影装置,其特征在于,所述牵引绳为钢绳。

6.根据权利要求1所述的安全性较高的工厂车间外墙广告投影装置,其特征在于,所述外壳为长方体状,所述外壳采用轴承钢制成,所述外壳表面涂有防锈漆。

7.根据权利要求1所述的安全性较高的工厂车间外墙广告投影装置,其特征在于,所述第一支架和所述第二支架均采用波纹软管制成。
