专利号: 2016109765864
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

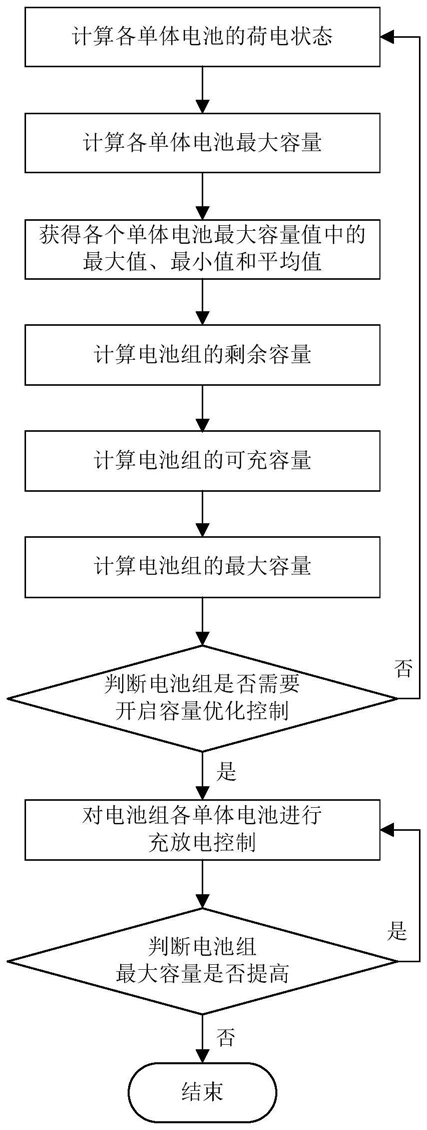

1.一种电池组容量优化方法,其特征在于,所述容量优化方法具体步骤包括:步骤(1):计算各单体电池的荷电状态SOCi;

步骤(2):计算各单体电池最大容量Qmax i;

步骤(3):获得各个单体电池最大容量值中的最大值Ql、最小值Qs和平均值Qp;

步骤(4):计算电池组的剩余容量Qd;

步骤(5):计算电池组的可充容量Qc;

步骤(6):计算电池组的最大容量Qmax;

步骤(7):判断电池组是否需要开启容量优化控制,若是,进入步骤(8),若否,返回步骤(1);

步骤(8):对电池组各单体电池进行充放电控制;

步骤(9):判断电池组最大容量是否提高,若是,返回步骤(8)继续进行单体电池充放电控制,若否则结束单体电池充放电控制。

2.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(1)中计算各单体电池的荷电状态SOCi的算法模型为:

其中,ΔT为采样时间,t为当前时刻,t=nΔT,n=1,2,3,…,η为单体电池库伦效率,QN为单体电池额定容量,IS为单体电池等效电流,UE为单体电池极化电压,τ为时间常数,RE为单体电池极化电阻,US为单体电池等效电压,Uoc为单体电池等效电路的开路电压,R0为单体电池内阻。

3.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(4)中计算电池组的剩余容量Qd的具体算法为:Qd=min{Qmax 1×SOC1,Qmax 2×SOC2,…,Qmax p×SOCp}其中,p为电池组中单体电池的节数。

4.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(5)中计算电池组的可充容量Qc的具体算法为:Qc=min{Qmax l×(1-SOC1),Qmax 2×(1-SOC2),…,Qmax p×(1-SOCp)}其中,p为电池组中单体电池的节数。

5.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(6)中计算电池组的最大容量Qmax的具体算法为:Qmax=Qd+Qc=min{Qmax 1×SOC1,Qmax 2×SOC2,…,Qmax p×SOCp}+min{Qmax 1×(1-SOC1),Qmax 2×(1-SOC2),…,Qmax p×(1-SOCp)}其中,p为电池组中单体电池的节数。

6.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(7)中判断电池组是否需要开启容量优化控制的具体判断方法为:若Ql>1.1Qs,则需要开启容量优化控制。

7.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(7)中判断电池组是否需要开启容量优化控制的具体判断方法为:若|Ql-Qp|>5%Qp或|Qs-Qp|>5%Qp,则需要开启容量优化控制。

8.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(8)中对电池组各单体电池进行充放电控制的具体控制方法为:若单体电池最大容量Qmax i>Qp,则对该单体电池进行放电控制,若单体电池最大容量Qmax i<Qp,则对该单体电池进行充电控制。

9.根据权利要求1所述的一种电池组容量优化方法,其特征在于,所述步骤(9)的具体方法为:更新电池组实时容量Qt1,判断Qt1是否大于Qmax,若是,继续进行单体电池充放电控制,并继续更新电池组实时容量Qt2,判断Qt2是否大于Qt1,直至Qj+1=Qj;若否,结束单体电池充放电控制。
