1.具有笼环磷酸酯结构的大分子磷氮阻燃剂，其特征在于其分子结构如下：；其中n为重复单元。

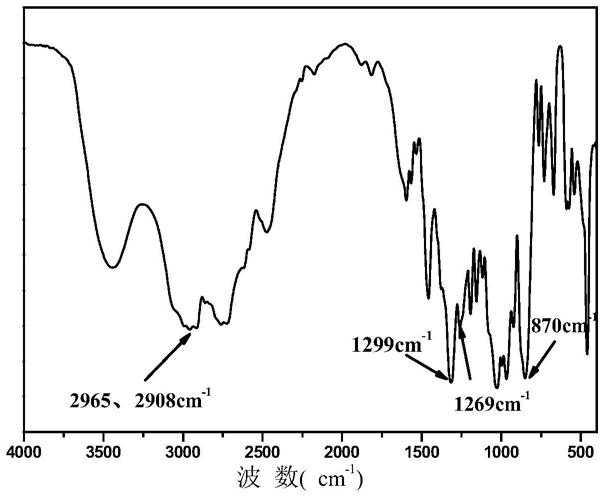

2.权利要求1所述的具有笼环磷酸酯结构的大分子磷氮阻燃剂的制备方法，其特征在于按照下述骤进行：将三氯氧磷、季戊四醇磷酸酯加入到有机溶剂，搅拌加热回流反应8-24h，然后加入无水哌嗪，反应8-24h，反应结束后过滤得到白色的粉状固体，反复醇洗数次、烘干，得到纯净的白色粉末状固体阻燃剂。

3.根据权利要求1所述的具有笼环磷酸酯结构的大分子磷氮阻燃剂的制备方法，其特征在于其中所述步骤中三氯氧磷与季戊四醇磷酸酯的摩尔比为1:0.8-1.2。

4.根据权利要求1所述的具有笼环磷酸酯结构的大分子磷氮阻燃剂的制备方法，其特征在于其中所述步骤中季戊四醇磷酸酯与无水哌嗪的摩尔比为0.8-1.2:1。

5.根据权利要求1所述的具有笼环磷酸酯结构的大分子磷氮阻燃剂的制备方法，其特征在于其中所述步骤中三氯氧磷与无水哌嗪的摩尔比为1:1。

6.根据权利要求1所述的具有笼环磷酸酯结构的大分子磷氮阻燃剂的制备方法，其特征在于其中所述步骤中三氯氧磷与有机溶剂比例为1g:6ml；季戊四醇磷酸酯与有机溶剂比例为1g:6ml。

7.根据权利要求1所述的具有笼环磷酸酯结构的大分子磷氮阻燃剂的制备方法，其特征在于其中所述步骤中的有机溶剂为乙腈、乙酸乙酯中一种；所述加热回流反应温度在70-

90℃，加入无水哌嗪的反应温度在20-90℃。
