专利号: 2016109784738
申请人: 徐菊红
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

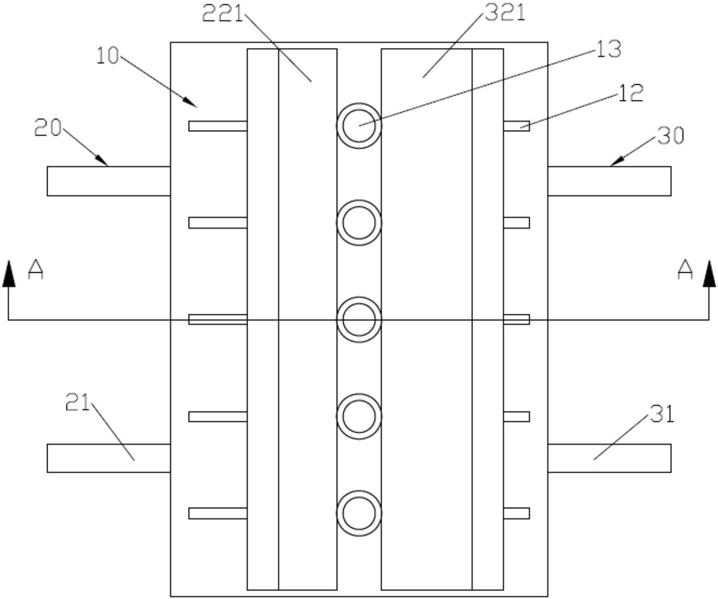

1.一种推压式固液分离装置,其特征在于:包括机架(10)、推压分离装置和自清洁装置(40);机架(10)为内部成型有长方体空腔的长方体;机架(10)内部固定有水平设置的过滤网(11);过滤网(11)均匀开设有若干组过滤孔(110);每组过滤孔(110)均均匀前后排列;过滤网(11)把机架内部的长方体空腔分割成上方的分离腔(101)和下方的液体收集腔(102);

机架(10)的上端面中心处固定有若干前后排列的固体收集管路(13);机架(10)的上端面位于固体收集管路(13)两侧固定有若干前后排列的垃圾进料管路(12);推压分离装置包括左推压分离装置(20)和右推压分离装置(30);机架(10)的液体收集腔(102)的下侧壁上安装有自清洁装置(40);垃圾进料管路(12)和固体收集管路(13)与分离腔(101)连通;

左推压分离装置(20)和右推压分离装置(30)左右对称分布;左推压分离装置(20)包括若干左推压气缸(21)和左阻挡气缸(22);所有左推压气缸(21)同步联动设置;左推压气缸(21)水平向右固定在机架(10)的左端面上;所有左推压气缸(21)的活塞杆穿过机架(10)的左侧壁并且固定连接有左推压板(210);左推压板(210)的上端面和下端面分别与分离腔(101)的上侧壁和过滤网(11)的上端面相贴合;左阻挡气缸(22)固定在左气缸支座(220)上;左气缸支座(220)固定在机架(10)的上端面上并且位于左侧的垃圾进料管路(12)的右侧;左阻挡气缸(22)向外倾斜设置,左阻挡气缸(22)的活塞赶上固定有竖直横截面呈“凵”字型的左阻挡模块(221);左阻挡模块(221)向外倾斜设置并且与左阻挡气缸(22)的倾斜角度相同;左阻挡模块(221)的左右两侧壁切斜穿过机架(10)的上侧壁并且下端面与过滤网(11)的上端面贴合;

右推压分离装置(30)包括若干右推压气缸(31)和右阻挡气缸(32);所有右推压气缸(31)同步联动设置;右推压气缸(31)水平向左固定在机架(10)的右端面上;所有右推压气缸(31)的活塞杆穿过机架(10)的右侧壁并且固定连接有右推压板(310);右推压板(310)的上端面和下端面分别与分离腔(101)的上侧壁和过滤网(11)的上端面相贴合;右阻挡气缸(32)固定在右气缸支座(320)上;右气缸支座(320)固定在机架(10)的上端面上并且位于右侧的垃圾进料管路(12)的左侧;右阻挡气缸(32)向外倾斜设置,右阻挡气缸(32)的活塞赶上固定有竖直横截面呈“凵”字型的右阻挡模块(321);右阻挡模块(321)向外倾斜设置并且与右阻挡气缸(32)的倾斜角度相同;右阻挡模块(321)的左右两侧壁切斜穿过机架(10)的上侧壁并且下端面与过滤网(11)的上端面贴合;

左推压板(210)、右推压板(310)、左阻挡模块(221)和右阻挡模块(321)的前后长度与分离腔(101)的前后长度相同;

自清洁装置(40)包括左清洁装置和右清洁装置;左清洁装置安装在过滤网(11)的左下方;右清洁装置安装在过滤网(11)的右下方。

2.根据权利要求1所述的一种推压式固液分离装置,其特征在于:左推压板(210)向内倾斜设置与左阻挡模块(221)呈直角;右推压板(310)向内倾斜设置与右阻挡模块(321)呈直角。

3.根据权利要求2所述的一种推压式固液分离装置,其特征在于:左清洁装置包括左清洁气缸(42)和左清洁板(420);左清洁气缸(42)竖直固定在液体收集腔(102)的下侧壁上;

左清洁板(420)水平固定在左清洁气缸(42)的活塞杆上;左清洁板(420)的上端面上固定有与过滤网(11)的过滤孔(110)相对应的毛刷;

右清洁装置包括右清洁气缸(41)和右清洁板(410);右清洁气缸(41)竖直固定在液体收集腔(102)的下侧壁上;右清洁板(410)水平固定在右清洁气缸(41)的活塞杆上;右清洁板(410)的上端面上固定有与过滤网(11)的过滤孔(110)相对应的毛刷。

4.根据权利要求3所述的一种推压式固液分离装置,其特征在于:左清洁板(420)和右清洁板(410)的前后长度与液体收集腔(102)的前后长度相同。

5.根据权利要求1中所述的一种推压式固液分离装置,其特征在于:垃圾进料管路(12)呈侧卧的L型,左侧的垃圾进料管路(12)进口朝左,右侧的垃圾进料管路(12)进口朝右。
