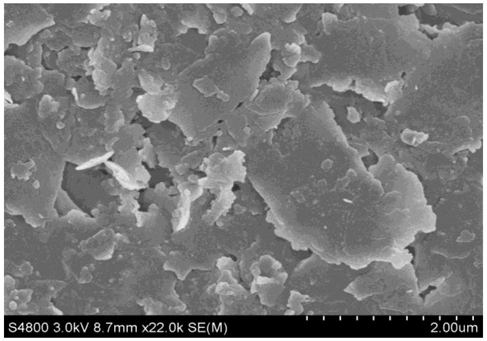

1.一种钼酸镁/石墨烯纳米片阵列的制备方法，其特征在于，包括以下步骤：1)将二水钼酸钠与六水氯化镁按照1:(1～3)的摩尔比溶于去离子水中，并在170～190℃下水热反应3～7h，产物离心、洗涤、干燥，得到混合物A；2)按照1:(0.5～1)的质量比，将混合物A与浓度为0.1～0.5mol/L的氧化石墨烯水溶液均匀混合，搅拌、超声0.5-1h，再将混合均匀的产物离心、洗涤、干燥，得到混合物B；3)将混合物B在氩气气氛下煅烧，得到黑色钼酸镁/石墨烯复合材料。2.根据权利要求1所述的钼酸镁/石墨烯纳米片阵列的制备方法，其特征在于，所述步骤3)中，煅烧温度为400℃～600℃，煅烧时间为1h～3h。3.一种采用权利要求1或2所述方法制备的钼酸镁/石墨烯纳米片阵列，其特征在于，所述钼酸镁/石墨烯纳米片阵列是由垂直交叉的钼酸镁/石墨烯纳米片组成，横截面直径为100±30nm，厚度为20nm。
