专利号: 2016109865237
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

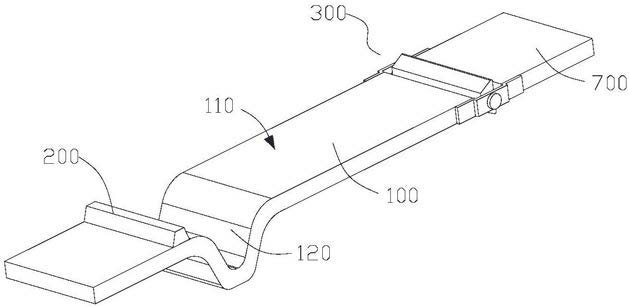

1.一种限位机构,其特征在于,包括主举升台面主体、第一阻挡组件、第二阻挡组件和用于提醒驾驶员或者检修人员汽车是否停靠至待检修位置的提示组件,其中:所述主举升台面主体设置有限位槽,所述限位槽的沿所述主举升台面主体的长度方向的两侧分别设置有所述第一阻挡组件和所述第二阻挡组件,所述第一阻挡组件用于限制位于所述主举升台面主体上的车轮沿远离所述限位槽的方向越过所述第一阻挡组件的运动,所述第二阻挡组件用于限制位于所述主举升台面主体上的车轮沿远离所述限位槽的方向越过所述第二阻挡组件的运动;

所述提示组件包括浮球、连接线、控制线以及用于剪断控制线的剪切件,所述浮球通过所述连接线与所述主举升台面主体连接,所述控制线的一端与所述浮球连接,其另一端与所述主举升台面主体连接,所述控制线的长度短于所述连接线的长度,所述剪切件位于所述限位槽的槽口处,所述剪切件与所述主举升台面主体转动连接,所述剪切件与所述主举升台面主体之间设置有弹性件。

2.根据权利要求1所述的限位机构,其特征在于,所述限位槽由所述主举升台面主体弯折制成。

3.根据权利要求2所述的限位机构,其特征在于,所述主举升台面主体包括沿其长度方向依次设置的第一直板部、第一折弯部、第二折弯部以及第二直板部,所述第一直板部和所述第二直板部平行设置,所述第一折弯部和所述第二折弯部位于所述第一直板部的同一侧,所述第一折弯部和所述第二折弯部形成所述限位槽;所述第一阻挡组件设置在所述第一直板部上,所述第二阻挡组件设置在所述第二直板部上。

4.根据权利要求3所述的限位机构,其特征在于,所述第一折弯部的远离所述第一直板部的一侧与所述第二折弯部的远离所述第二直板部的一侧呈锐角设置。

5.根据权利要求1-4任一项所述的限位机构,其特征在于,所述第一阻挡组件设置为第一阻挡条。

6.根据权利要求1-4任一项所述的限位机构,其特征在于,所述第二阻挡组件包括第二阻挡条、转动件以及限位结构,所述转动件位于所述主举升台面主体的侧面,且所述转动件转动连接于所述主举升台面主体,所述第二阻挡条具有至少一个限位面,所述第二阻挡条的一端与所述主举升台面主体的侧面转动连接,其另一端与所述转动件固定连接,转动所述转动件驱使所述第二阻挡条相对于所述主举升台面主体转动,令所述限位面凸出所述限位槽的槽口所在的所述主举升台面主体的板面;所述限位结构用于限制所述转动件相对于所述主举升台面主体的转动。

7.根据权利要求6所述的限位机构,其特征在于,所述限位机构还包括辅助行驶台面主体,所述第二阻挡组件还包括第一连接件和第二连接件,所述辅助行驶台面主体与所述主举升台面主体平行设置,且所述辅助行驶台面主体的一端与所述主举升台面主体的一端具有间隔,所述第二阻挡条位于所述间隔内,所述主举升台面主体的沿其宽度方向的两侧分别通过所述第一连接件和所述第二连接件与所述辅助行驶台面主体连接,所述第二阻挡条的一端与所述第一连接件转动连接,所述转动件与所述第二连接件转动连接;所述限位结构包括卡槽和限位凸块,所述卡槽设置有两个,且均设置于所述第二连接件上,两个所述卡槽沿所述转动件的转动周向间隔设置,所述限位凸块设置于所述转动件上,所述限位凸块可卡接于对应的所述卡槽内;所述转动件与所述第二连接件滑动连接,所述转动件与所述第二连接件的滑动方向沿所述第二阻挡条的轴线方向。

8.根据权利要求7所述的限位机构,其特征在于,所述第二阻挡组件还包括电机,所述电机的输出轴驱动连接所述转动件,驱使所述转动件转动。

9.根据权利要求7所述的限位机构,其特征在于,所述转动件与所述第二连接件之间通过圆柱滚珠轴承连接。

10.一种汽车举升机台面,其特征在于,包括如权利要求1-9任一项所述的限位机构。
