专利号: 2016109878858
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

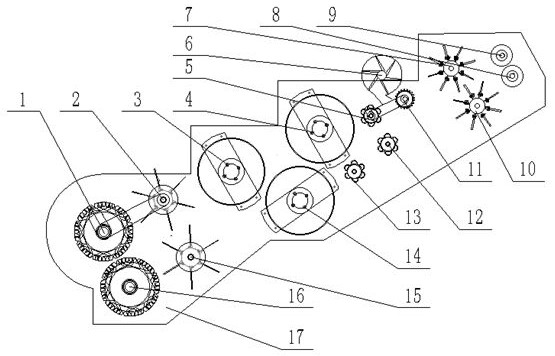

1.一种用于甘蔗收获机的剥叶断尾系统,其特征在于该用于甘蔗收获机的剥叶断尾系统包括上分流喂入辊(1)、下分流喂入辊(16)、上碎叶辊(2)、下碎叶辊(15)、甲剥叶辊(3)、乙剥叶辊(4)、丙剥叶辊(14)、甲辅助输送辊(5)、乙辅助输送辊(11)、丙辅助输送辊(12)、丁辅助输送辊(13)、抽风机(6)、上断尾辊(7)、下断尾辊(10)、上除杂辊(8)、下除杂辊(9)以及两个对应的侧板(17);其中,上分流喂入辊(1)和下分流喂入辊(16)、上碎叶辊(2)和下碎叶辊(15)、上断尾辊(7)和下断尾辊(10)、上除杂辊(8)和下除杂辊(9)均采用对称结构分布,甲剥叶辊(3)、乙剥叶辊(4)和丙剥叶辊(14)呈倒品字结构分布;

所述上分流喂入辊(1)和下分流喂入辊(16)通过轴承固定在两个对应的侧板(17)上;

连杆的一端安装在上碎叶辊(2)上,另一端安装在上分流喂入辊(1)上,并能够转动;上分流喂入辊(1)在连杆的作用下,能够实现上下浮动;上分流喂入辊(1)和下分流喂入辊(16)均由传动轴A(20)、偏置齿原件(19)和焊接件A(21)组成,上分流喂入辊(1)和下分流喂入辊(16)使用液压马达驱动;偏置齿原件(19)由表面粗糙,且具有柔性的橡胶制成,能够适应不同半径的甘蔗,且不会损伤甘蔗表面;偏置齿元件(19)由底座(25)、偏置齿(24)、螺母孔(26)和凹槽(23)组成;其中底座(25)的底面为弧形面,与上分流喂入辊(1)和下分流喂入辊(16)上的焊接件A(21)的外表面相重合;偏置齿(24)上均布有凹槽(23),偏置齿元件(19)由螺母通过螺母孔(26)固定在上分流喂入辊(1)和下分流喂入辊(16)上;上分流喂入辊(1)的滚筒面均布8排偏置齿组,每组由两个对称分布的偏置齿元件(19)组成,且偏置齿元件(19)的凸端(22)向上分流喂入辊(1)的两端安装;下分流喂入辊(16)的滚筒面均布8排偏置齿组,每组由两个对称分布的偏置齿元件(19)组成,且偏置齿元件(19)的凹端(27)向下分流喂入辊(16)的两端安装;偏置齿元件(19)通过螺栓(18)安装在焊接件A(21)上,焊接件A(21)与滚筒轴线之间设置偏置角度;上分流喂入辊(1)和下分流喂入辊(16)在作业时,通过改变偏置角度,当甘蔗通过上分流喂入辊(1)和下分流喂入辊(16)时,上分流喂入辊(1)和下分流喂入辊(16)对甘蔗施加切向力,并产生轴向力,将从前端输送过来的甘蔗向两侧分流;偏置齿原件(19)上分布有半圆槽,能够避免甘蔗分流过程中产生两端集中分布现象,使甘蔗达到均匀分布的目的;

所述上碎叶辊(2)和下碎叶辊(15)均由传动轴B(31)、碎叶元件(29)、固定座(28)和焊接件B(32)组成,碎叶元件(29)由弹簧底座(37)、固定端(39)和接触端(38)组成;碎叶元件(29)的固定端 (39)由固定座(28)固定在碎叶辊焊接件B(32)上;接触端(38)的顶端攻有螺纹,能够增加接触端(38)的摩擦力,达到更好的碎叶效果;上碎叶辊(2)和下碎叶辊(15)由轴承固定在两个对应的侧板(17)上,并使用液压马达驱动;上碎叶辊(2)和下碎叶辊(15)上均设置六排均匀分布的碎叶元件(29);碎叶元件(29)通过固定座(28)安装在焊接件B(32)上,碎叶元件(29)由弹簧底座(37)、固定端(39)和接触端(38)组成;焊接件B(32)由侧板(34)、滚筒面(35)和挡板(36)通过焊接组合在一起;当甘蔗由前端机构输入上碎叶辊(2)和下碎叶辊(15)时,随着上碎叶辊(2)和下碎叶辊(15)的转动,碎叶元件从没有接触甘蔗到逐渐接触甘蔗和蔗叶,并由于弹簧底座(37)、固定座(28)和焊接件B(32)的作用,对甘蔗和蔗叶产生一个逐渐增加且收敛的压力,保证了在不损伤甘蔗表皮的基础上,破碎蔗叶;

所述甲剥叶辊(3)、乙剥叶辊(4)和丙剥叶辊(14)由轴承固定在一对侧板(17)之间,甲剥叶辊(3)、乙剥叶辊(4)和丙剥叶辊(14)的动力使用液压马达驱动;甲剥叶辊(3)、乙剥叶辊(4)和丙剥叶辊(14)上均设置有五排剥叶元件,每排剥叶元件上均布剥叶刷;剥叶元件由压板紧固在剥叶滚筒上;剥叶元件由弹簧钢制成,其表面由表面粗糙,且具有柔性的橡胶构成,能够适应不同半径的甘蔗,且不会损伤甘蔗表面;剥叶刷前端两侧开有锯齿,此剥叶刷具有剥叶和辅助断尾的功能;

所述上断尾辊(7)和下断尾辊(10)由轴承固定在一对侧板(17)之间,上断尾辊(7)和下断尾辊(10)的动力使用液压马达驱动;上断尾辊(7)和下断尾辊(10)上均设置六排断尾元件;断尾元件由压板紧固在断尾滚筒上;其中上断尾辊(7)的断尾元件以表面粗糙,且具有柔性的橡胶为材料;下断尾辊(10)的断尾元件由表面粗糙,且具有柔性的橡胶构成,其上均布半圆形槽,甘蔗刚好陷入半圆形槽中,用于限制甘蔗左右窜动;

所述甲辅助输送辊(5)、乙辅助输送辊(11)、丙辅助输送辊(12)和丁辅助输送辊(13)的滚筒表面以及上除杂辊(8)和下除杂辊(9)的除杂元件都是由表面粗糙,且具有柔性的橡胶构成,能够适应不同半径的甘蔗,且不会损伤甘蔗表面。
