专利号: 2016109977139
申请人: 蒋凤琴
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

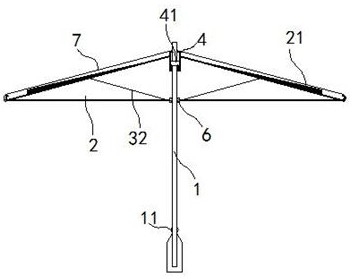

1.一种抗风防飞溅雨伞,本抗风防飞溅雨伞包括有伞杆(1)、伞布(2)和伞骨;所述伞骨包括有加强筋(31)和折叠架(32),所述伞布(2)固定安装在所述加强筋(31)上;在所述伞杆(1)上套设有旋转环(4),旋转环(4)仅可相对于伞杆(1)旋转;其特征在于:所述旋转环(4)与伞杆(1)之间通过单向轴承(41)连接;各所述加强筋(31)的上端铰接在所述旋转环(4)上;各所述加强筋(31)的下端设置有集水槽(5),在所述集水槽(5)上设置有通断阀(51),所述通断阀(51)由铁磁性材料做成;在所述伞杆(1)的杆体上还滑动套设有操作环(6),各所述折叠架(32)铰接在所述操作环(6)上;在所述伞杆(1)的上端铰接有导流杆(7),所述导流杆(7)与所述加强筋(31)平行的延伸至伞布(2)的边缘;在所述导流杆(7)的端部固定设置有导流槽(71),所述导流槽(71)包裹所述集水槽(5),在所述导流槽(71)上嵌设有永磁片(711),所述永磁片(711)与通断阀(51)位置正对且同极相对;在所述伞杆(1)的下端安装有伞柄。

2.根据权利要求1所述的抗风防飞溅雨伞,其特征在于:所述导流杆(7)的数量为1-4个;导流杆(7)旋转对称的分布在伞布(2)的上方。

3.根据权利要求1或2所述的抗风防飞溅雨伞,其特征在于:在所述伞布(2)的上表面,各所述加强筋(31)的位置处安装有翼片(21)。

4.根据权利要求1所述的抗风防飞溅雨伞,其特征在于:在所述伞杆(1)上还固定安装有调节环(11),所述调节环(11)的表面粗糙。

5.根据权利要求3所述的抗风防飞溅雨伞,其特征在于:所述操作环(6)包括有同轴套设的内环和外环,内环和外环可分别绕轴线自由转动;在所述内环的内周壁上刻有沿轴向的竖条纹;在所述伞杆(1)的周壁上刻有与所述竖条纹匹配的竖凹槽。
