1.一种净水元件，其特征在于：由具有三维网状孔隙的高分子多孔弹性基体和附着在高分子多孔弹性基体孔隙表面的活性组分构成；所述活性组分为银颗粒；所述高分子多孔弹性基体为壳聚糖海绵；所述净水元件的制备方法包括以下步骤：1)配制银颗粒溶液；2)将形状与净水元件匹配的高分子多孔弹性基体浸渍于所述银颗粒溶液中，得到净水元件前驱体；3)将所述净水元件前驱体冷冻干燥，即得净水元件；还包括在浸渍高分子多孔弹性基体之前对高分子多孔弹性基体进行预处理。

2.如权利要求1所述的一种净水元件，其特征在于：所述壳聚糖海绵的制备方法包括以下步骤：1)以pH为2-7的弱酸为溶剂，配制质量分数为1-3％的壳聚糖溶液；2)将所述壳聚糖溶液倒入与净水元件形状匹配的模具中冷冻成模型；3)将所述模型冷冻干燥，即得壳聚糖海绵。

3.如权利要求1所述的一种净水元件，其特征在于：所述银颗粒溶液的浓度为1-5mmol/L；所述浸渍的时间为6-72h；所述净水元件中银颗粒的质量浓度为4-12mg/g；所述银颗粒的平均粒度为20-100nm。

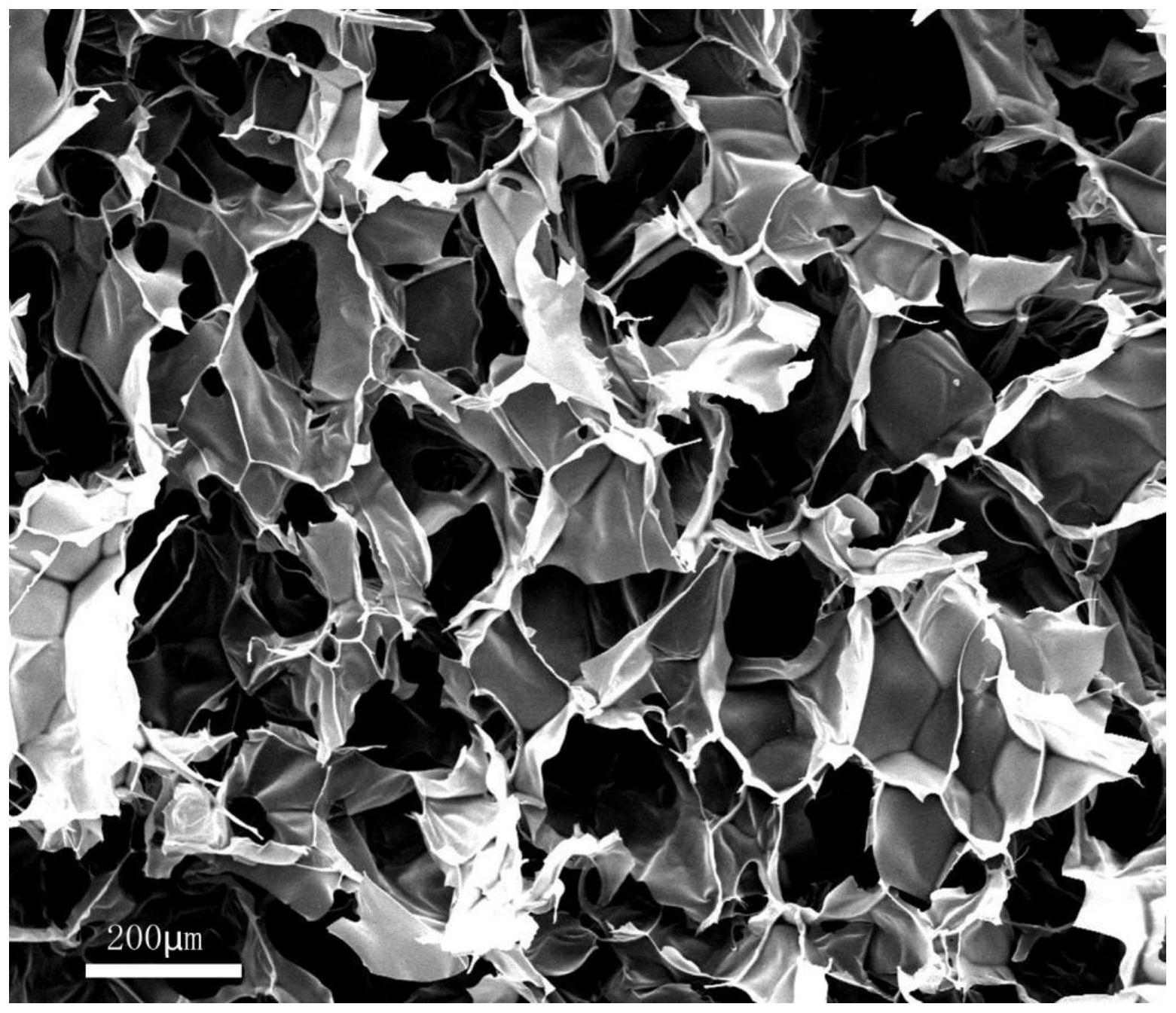

4.如权利要求1-3之一所述的一种净水元件，其特征在于：所述高分子多孔弹性基体的孔径为10-200μm，孔隙度为60-85％。

5.如权利要求1-3之一所述的一种净水元件，其特征在于：所述净水元件的杀菌率≥

99.5％；所述净水元件的吸水率为40-80g/g；杀菌后水体的含银量≤22ug/mL。

6.净水元件的制备方法，所述净水元件包括具有三维网状孔隙的高分子多孔弹性基体和附着在多孔弹性基体上的活性组分，所述活性组分为银颗粒，所述高分子多孔弹性基体为壳聚糖海绵，所述方法包括以下步骤：1)配制浓度为1-5mmol/L的银颗粒溶液；2)将形状与净水元件匹配的高分子多孔弹性基体浸渍于所述银颗粒溶液中，浸渍时间为6-72h，得到净水元件前驱体；3)将所述净水元件前驱体冷冻干燥，即得净水元件。

7.如权利要求6所述的净水元件的制备方法，其特征在于：所述壳聚糖海绵的制备方法包括以下步骤：1)以pH为2-7的弱酸为溶剂，配制质量分数为1-3％的壳聚糖溶液；2)将所述壳聚糖溶液倒入与净水元件形状匹配的模具中冷冻成模型；3)将所述模型冷冻干燥，即得壳聚糖海绵。

8.一种净水器，其特征在于：包括权利要求1-5之一所述的净水元件。
