1.一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：包括如下步骤：

(1) 晶种悬浊液的制备：将四丙基氢氧化铵（TPAOH）溶液与正硅酸乙酯溶液，用浓度为

0.5~1.0 mol/L氢氧化钠水溶液分别调节两种溶液pH值在10~14之后，正硅酸乙酯以SiO2计，以TPAOH/SiO2摩尔比为1:5~1:7的用量，在控制撞击流-旋转填料床转速在300~600 r/min超重力条件下充分混合后得到混合液，将混合液置于具有聚四氟乙烯内胆的微波加热装置中，在90 110℃下加热晶化1 3 h后冷却至室温，制得晶种悬浊液；

~ ~

(2) 铝源混合液的制备：将铝源与氢氧化钠水溶液混合，铝源以Al2O3计，氢氧化钠以Na2O计，铝源和氢氧化钠的混合摩尔比为Al2O3/Na2O=1:40~1:80；

(3)ZSM-5分子筛的前驱体溶液的制备：向硅源中加入所制晶种悬浊液，晶种悬浊液添加量为硅源总质量的3% 10%，含晶种的硅源与上述铝源混合液以1:2 1:4的体积比在撞击~ ~流-旋转填料床超重力条件下充分混合得到ZSM-5分子筛的前驱体溶液；

(4) 控制撞击流-旋转填料床的转速为600 1600 r/min，撞击后的ZSM-5分子筛的前驱~体溶液在离心力的作用下，经撞击流-旋转填料床中的填料孔隙由撞击流-旋转填料床的内缘向外缘流动，并在填料层中进一步混合反应，得到混合液，混合液由填料外缘处甩至外壳上，在重力的作用下汇集到液体出口处排出；

(5) 混合液的晶化：将第四步制得的混合液置于具有聚四氟乙烯内胆的微波加热装置中，在温度为160 200℃下晶化20 40 mins，得到晶化产物；

~ ~

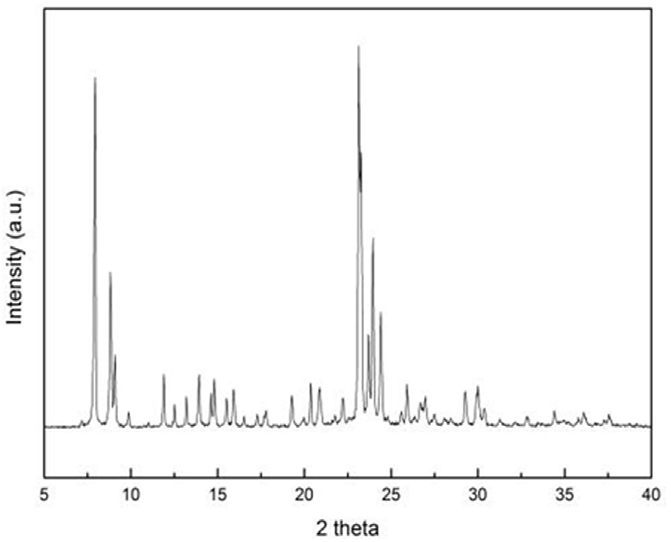

(6) 将晶化产物用去离子水洗涤至pH值为7 9为终点，烘干焙烧后得到粒度分布均匀~

的ZSM-5分子筛产品。

2.根据权利要求1所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：所述铝源为Al2(SO4)3·18H2O或NaAlO2或异丙醇铝。

3.根据权利要求1所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：所述硅源为硅胶或硅酸钠或气相二氧化硅。

4.根据权利要求1所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：所述微波加热装置包括撞击流-微波加热耦合反应器（1），撞击流-微波加热耦合反应器（1）包括壳体（1.15），壳体（1.15）顶部装有微波发生器（1.5）和撞击流装置，撞击流装置包括进液管Ⅰ（1.1）和进液管Ⅱ（1.2），进液管Ⅰ（1.1）和进液管Ⅱ（1.2）长度相等且并排设置，进液管Ⅰ（1.1）和进液管Ⅱ（1.2）下方分别设有低压精细雾化喷嘴Ⅰ（1.3）和低压精细雾化喷嘴Ⅱ（1.4），且低压精细雾化喷嘴Ⅰ（1.3）和低压精细雾化喷嘴Ⅱ（1.4）相向对称设置，壳体（1.15）内部安装内胆（1.10），且低压精细雾化喷嘴Ⅰ（1.3）和低压精细雾化喷嘴Ⅱ（1.4）设置于内胆（1.10）之中，内胆（1.10）中设有测温系统，内胆（1.10）的中部及下部装有筛板（1.8），筛板（1.8）面积为内胆（1.10）底板的1/3   3/4，筛板（1.8）上均匀分布有直径~为0.8 cm  1.2 cm的筛孔、内胆（1.10）的底部设有出料口（1.9）接出壳体（1.15）之外，壳体~（1.15）一侧装有冷却器，在低于撞击流-微波加热耦合反应器（1）的两侧分别设有储液槽A（9）和储液槽B（10），储液槽A（9）通过泵Ⅰ（7）、流量计Ⅰ（3）连接撞击流-微波加热耦合反应器（1）的进液管Ⅰ（1.1），储液槽B（10）通过泵Ⅱ（8）、流量计Ⅱ（4）连接撞击流-微波加热耦合反应器（1）的进液管Ⅱ（1.2）。

5.根据权利要求4所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：用能够反射微波的材料制成的壳体（1.15）为金属壁封闭的矩形多模箱体，壳体（1.15）上装有控制面板（1.6）以及炉门（1.11）。

6.根据权利要求4所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：内胆（1.10）为圆柱形嵌套在壳体（1.15）内，体积为壳体（1.15）的1/2-2/3，内胆（1.10）顶部与壳体（1.15）顶部间留有一段距离，为内胆（1.10）高的1/10-1/5，壳体（1.15）采用碳纤维复合材料制成，内胆（1.10）采用聚四氟乙烯材料制成。

7.根据权利要求4所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：冷却器分别与进水管Ⅰ（1.13）和出水管Ⅱ（1.14）相连，进水管Ⅰ（1.13）接有调节阀（1.12）。

8.根据权利要求4所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：低压精细雾化喷嘴为孔径0.5 mm 0.8 mm的市售低压精细雾化喷嘴，低压精细~雾化喷嘴Ⅰ（1.3）和低压精细雾化喷嘴Ⅱ（1.4）之间的距离L为L=(0.6 4) d0，其中d0为喷嘴~孔径。

9.根据权利要求4所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：储液槽A（9）和储液槽B（10）为密闭槽，储液槽A（9）和储液槽B（10）以及进液管Ⅰ（1.1）和进液管Ⅱ（1.2）外壁均设有加热保温装置，加热保温装置是加热带。

10.根据权利要求5所述的一种撞击流-旋转填料床强化微波合成ZSM-5分子筛的方法，其特征在于：测温系统包括镀四氟铂电阻温度传感器（1.7），镀四氟铂电阻温度传感器（1.7）信号输出端连接控制面板（1.6）的信号输入端。
