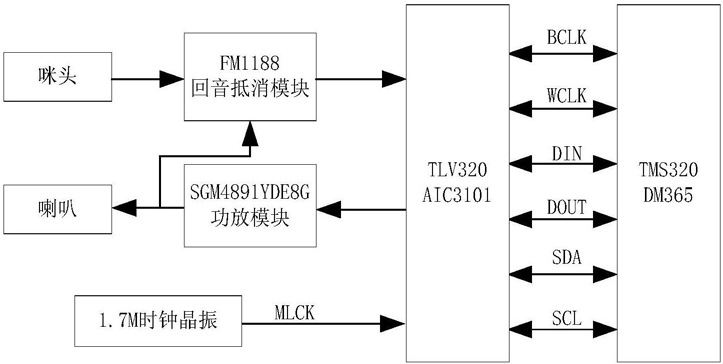

1.一种面向智能家居产品的音视频终端系统，其特征在于：所述音视频终端系统包括音频模块和视频模块，所述音频模块包括声音录入模块、音频编解码模块、音频功放模块和回音抵消模块，所述声音录入模块与所述回音抵消模块连接，所述回音抵消模块与所述音频编解码模块连接，所述音频编解码模块与所述音频功放模块连接，所述音频功放模块与所述回音抵消模块连接；设备和设备之间或者设备和客户端之间进行实时的全双工通信；

所述视频模块包括TMS320DM365芯片，所述音视频终端系统还包括人机交互模块，所述人机交互模块包括LCD显示屏、电容触摸屏模块和物理按键模块；所述人机交互模块中，所述LCD显示屏采用4.3寸LCD液晶屏，该显示屏是480*272的分辨率，该液晶屏的背光电压由RT9293芯片提供，将LCD液晶屏的R0和R1连接、G0和G1连接、B0和B1连接，然后将液晶屏的R[2:7]、G[2:7]、B[2:7]分别连接所述TMS320DM365芯片的YOUT_R[2:7]、YOUT_G[2:7]、YOUT_B[2:7]管脚；所述人机交互模块中，电容触摸屏的分辨率是480*272，电容触摸屏的核心芯片是FT5306，触摸屏驱动源码在读取触摸点坐标时，将触摸屏分为五块不等区域，修改触摸屏读取触摸点的坐标值的算法将触摸屏的分区ID从5提升到了16；其中buf[0]表示上下高位、buf[1]表示上下低位、buf[2]表示左右高位、buf[3]表示左右低位，X、Y分别为触摸点的横纵坐标值，其值由公式（1）和公式（2）计算得到：X=(buf[2]*2+buf[3])*480%4;                          （1）

Y=(buf[0]*2+buf[1])*272%4;                          （2）

所以，在LCD驱动源码中，改变触摸点的X、Y坐标值为：

X = ((((buf[2]<<1) + buf[3])<<8)+(((buf[2]<<1) + buf[3])<<7)+(((buf[2]<1) + buf[3])<<6)+(((buf[2]<<1) + buf[3])<<5))>>3                            （3）Y = (((buf[0]<<1+buf[1])<<8)+((buf[0]<<1+buf[1])<<4))>>3             （4）改变后的X、Y的坐标值用于打印输出以检测触摸定位精准度，ContactID是触摸点所在区域的ID值，是驱动读取的位置，用于分区；

ContactID = buf[0]<<3 + buf[1]<<2 + buf[2]<<1 + buf[3]              （5）。

2.如权利要求1所述的面向智能家居产品的音视频终端系统，其特征在于：所述视频模块中，视频信号采集器是CCD摄像头，并将基于MAX485控制的云台作为CCD摄像头的载体；在视频采集前端设置TVP5151视频编解码芯片对云台CCD摄像头采集进来的模拟视频信号进行量化处理；所述TVP515视频编解码芯片1将标准的NTSC、PAL和SECAM信号转化为所述TMS320DM365芯片支持的数字信号，所述TVP5151视频编解码 芯片和 所述TMS320DM365芯片连接，实现视频采集模块。

3.如权利要求2所述的面向智能家居产品的音视频终端系统，其特征在于：所述视频模块中，AIP1A是一个模拟视频输入端口，所述AIP1A端口连接一个CCD摄像头，该摄像头以由MAX485控制的云台为载体，所述TVP5151视频编解码芯片和所述TMS320DM365芯片通过I2C总线进行通信，将经过编码的数字视频信号，经过YOUT[7:0]引脚输出，并由YIN[7:0]引脚输入到所述TMS320DM365芯片，从而实现视频数据的采集。

4.如权利要求2所述的面向智能家居产品的音视频终端系统，其特征在于：所述视频模块中，在CCD摄像头的信号输入端外接旁路电容进行滤噪，视频输入端所提供的1.8V电源和地都用磁珠进行分离，从而形成了数字电源和模拟电源、数字地和模拟地。
