1.一种改性纳米球,其特征在于,所述改性纳米球由表面活性剂:NaOH:水溶液:正硅酸乙酯和异硅源组成;
按照摩尔比表面活性剂:NaOH:水溶液:正硅酸乙酯:异硅源=1:2.5:9500:7.4~7.8:
0.2~0.6;
所述表面活性剂为十六烷基三甲基溴化胺、十二烷基胺三甲基溴化铵、十六烷基三甲基氯化铵、十二烷基三甲基氯化铵中的一种或几种;
所述异硅源为3-氨丙基三甲氧基硅烷、3-氨丙基三乙氧基硅烷、N-氨乙基-γ-氨丙基三乙氧基硅烷、3-(2-氨乙基)-氨丙基甲基二甲氧基硅烷、N-[3-(2-氨基乙基氨基)丙基]三甲氧基硅烷中的一种或几种。
2.如权利要求1所述的改性纳米球,其特征在于,所述改性纳米球直径为20~100nm、氨基改性的纳米硅球。

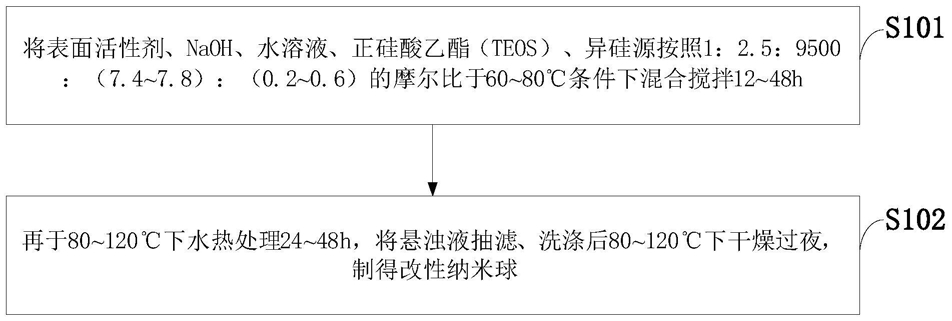

3.一种如权利要求1所述改性纳米球的制备方法,其特征在于,所述改性纳米球的制备方法包括以下步骤:步骤一,将表面活性剂、NaOH、水溶液、正硅酸乙酯、异硅源按照摩尔比于60~80℃条件下混合搅拌12~48h;
步骤二,再于80~120℃下水热处理24~48h,将悬浊液抽滤、洗涤后80~120℃下干燥过夜,制得改性纳米球。
4.一种应用权利要求1~2任意一项所述改性纳米球的间歇流活性污泥系统。
5.一种应用权利要求1~2任意一项所述改性纳米球的连续流活性污泥系统。
