专利号: 2016110067632
申请人: 重庆理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

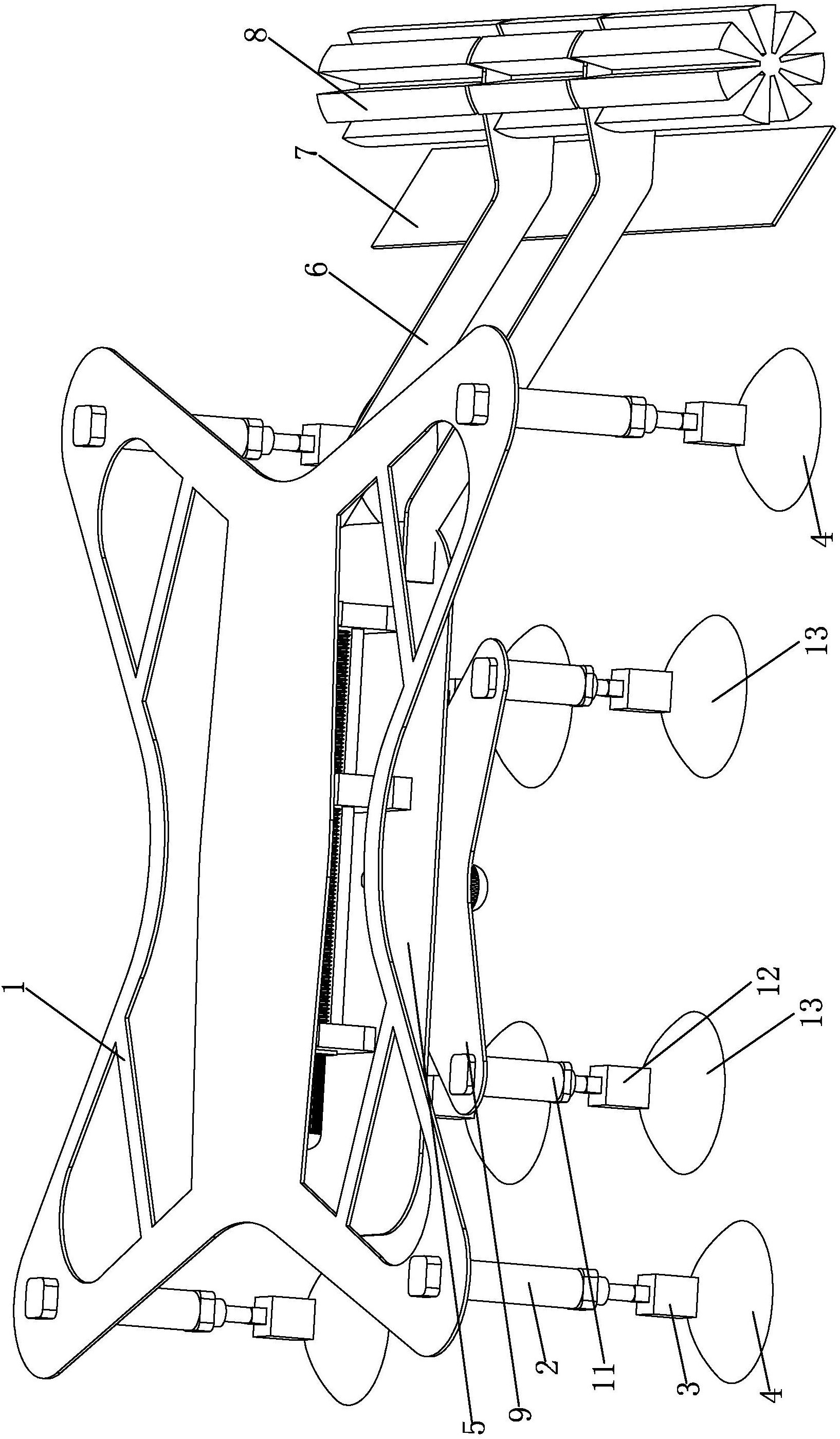

1.一种太阳能电池板灰尘清除机器人,其特征在于:包括上安装平板(1)和下安装平板(9),其中上安装平板(1)的下板面竖直设有一组第一电动推杆(2),这些第一电动推杆不在同一条直线上,每个第一电动推杆(2)的推杆下端安装有一个第一真空发生器(3),该第一真空发生器下端的吸嘴处设有一个第一吸碗(4);所述上安装平板(1)下方平行设有一块中间板(5),该中间板与上安装平板(1)之间通过丝杆螺母组件相连,从而可带动中间板(5)直线移动;所述中间板(5)与支板(6)一端固定,该支板另一端超过所述上安装平板(1),在支板(6)的另一端安装有一块除尘刮板(7)和一个滚刷(8);所述滚刷(8)为随动件,并水平设置,且与所述支板(6)转动配合;所述除尘刮板(7)位于滚刷(8)与上安装平板(1)之间,该除尘刮板倾斜设置,其上端与所述支板(6)固定,且除尘刮板(7)的下端悬空,并朝向所述滚刷(8)的下表面;

所述下安装平板(9)平行设在中间板(5)下方,在下安装平板的中心处竖直安装有旋转电机(10),该旋转电机的输出轴与中间板(5)底面固定;所述下安装平板(9)底面竖直设有一组第二电动推杆(11),这些第二电动推杆不在同一条直线上,每个第二电动推杆(11)的推杆下端安装有一个第二真空发生器(12),该第二真空发生器下端的吸嘴处设有一个第二吸碗(13);

所述上安装平板(1)的形状为四角形,每个角设有一个所述第一电动推杆(2);所述丝杆螺母组件包括丝杆螺母(14)和丝杆电机(18),其中丝杆螺母(14)固定在所述中间板(5)顶面上,该丝杆螺母与水平设置的导杆(15)滑动配合,导杆(15)两端分别与所述上安装平板(1)底面上对应的安装座(16)固定;所述丝杆螺母(14)同时与丝杆(17)螺纹连接,该丝杆两端分别与对应的所述安装座(16)转动配合,且丝杆(17)一端与安装座(16)上的所述丝杆电机(18)输出轴同轴连接;所述下安装平板(9)的形状为四角形,每个角设有一个所述第二电动推杆(11),且这些第二电动推杆均位于所有第一电动推杆(2)内侧。
