专利号: 2016110070828
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

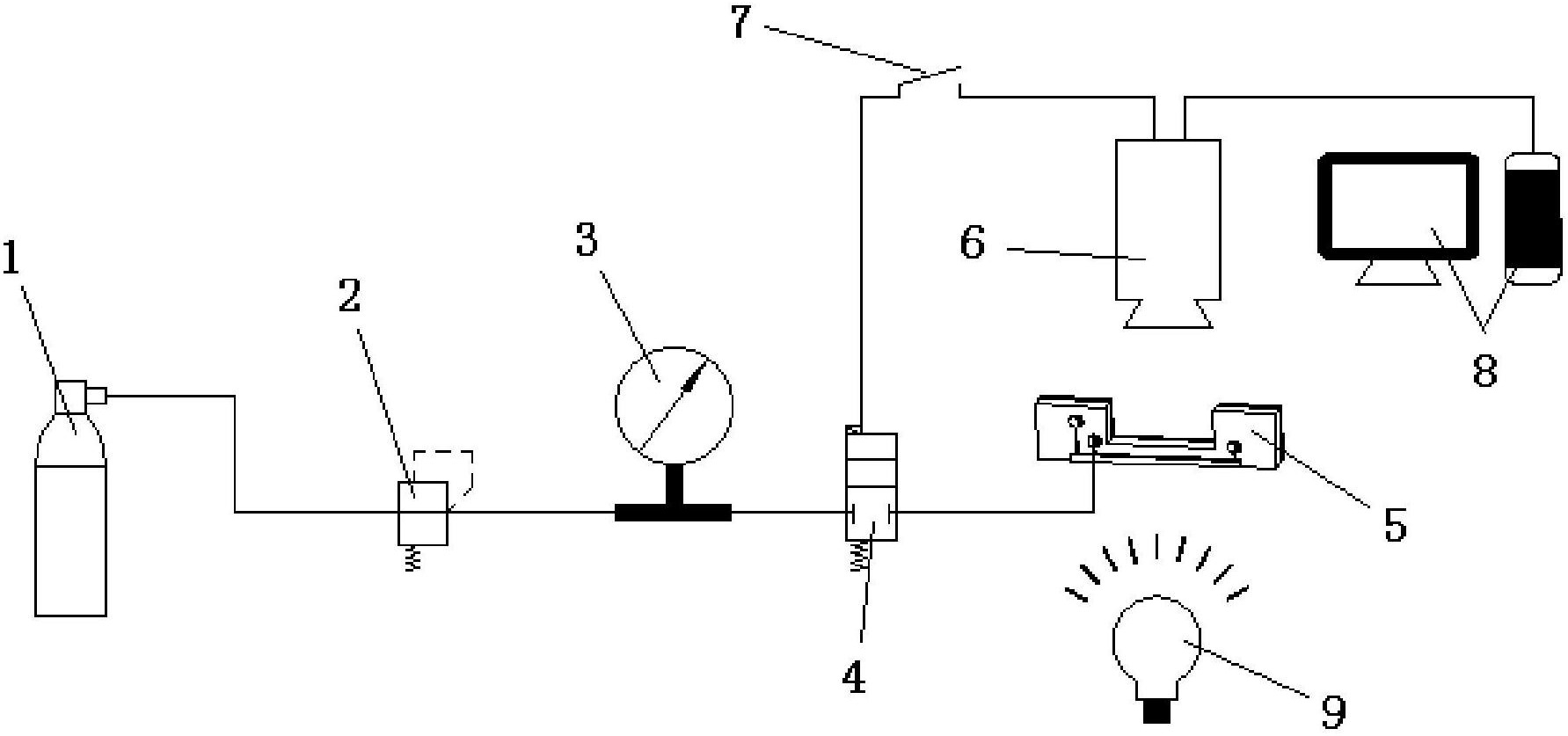

1.一种模拟压缩机油气两相泄漏瞬态的超高速观测装置,包括恒压气瓶、减压阀、控制阀、压缩机径向模拟装置和摄影设备,其特征在于:所述恒压气瓶依次连接减压阀、控制阀和压缩机径向模拟装置,所述减压阀和控制阀之间设有压力表,所述摄影设备放置在压缩机径向模拟装置一侧,其镜头朝向所述压缩机径向模拟装置;

所述压缩机径向模拟装置包括微通道主体、密封片、玻璃片和间隔设置在玻璃片一侧面上的两塞尺;所述微通道主体一侧面上开设有凹槽,与该侧面相邻或者相对的侧面上间隔开设有进油孔、进气孔和排气孔;所述进油孔、进气孔和排气孔均通过微通道主体内部连通凹槽,所述微通道主体通过进气孔连接控制阀;所述密封片安装在凹槽处,并与所述凹槽形成通道空腔;所述通道空腔内放置玻璃片和两塞尺,并被玻璃片和两塞尺分隔成进气腔和排气腔;所述进气腔连通进气孔,并通过两塞尺之间的间隔间隙连通所述排气腔;所述排气腔连通排气孔。

2.如权利要求1所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:所述进油孔位于进气腔所在侧,并与所述进气腔连通。

3.如权利要求1所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:所述摄影设备的镜头朝向玻璃片和两塞尺所在处。

4.如权利要求1所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:两塞尺之间间隔间隙内气体流通方向与所述通道空腔内气体流通方向平行;所述玻璃片和两塞尺在沿通道空腔内气体流通方向上的尺寸相等。

5.如权利要求1所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:所述微通道主体和密封片均采用透明材料制作。

6.如权利要求1-5所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:还包括触发开关,所述触发开关同时连接控制阀和摄影设备。

7.如权利要求6所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:所述控制阀为电磁阀。

8.如权利要求1-5所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:还包括光照装置,所述光照装置放置在压缩机径向模拟装置一侧。

9.如权利要求1-5所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:所述摄影设备连接电脑设备。

10.如权利要求1-5所述的模拟压缩机油气两相泄漏瞬态的超高速观测装置,其特征在于:所述摄影设备为高速摄像机。
