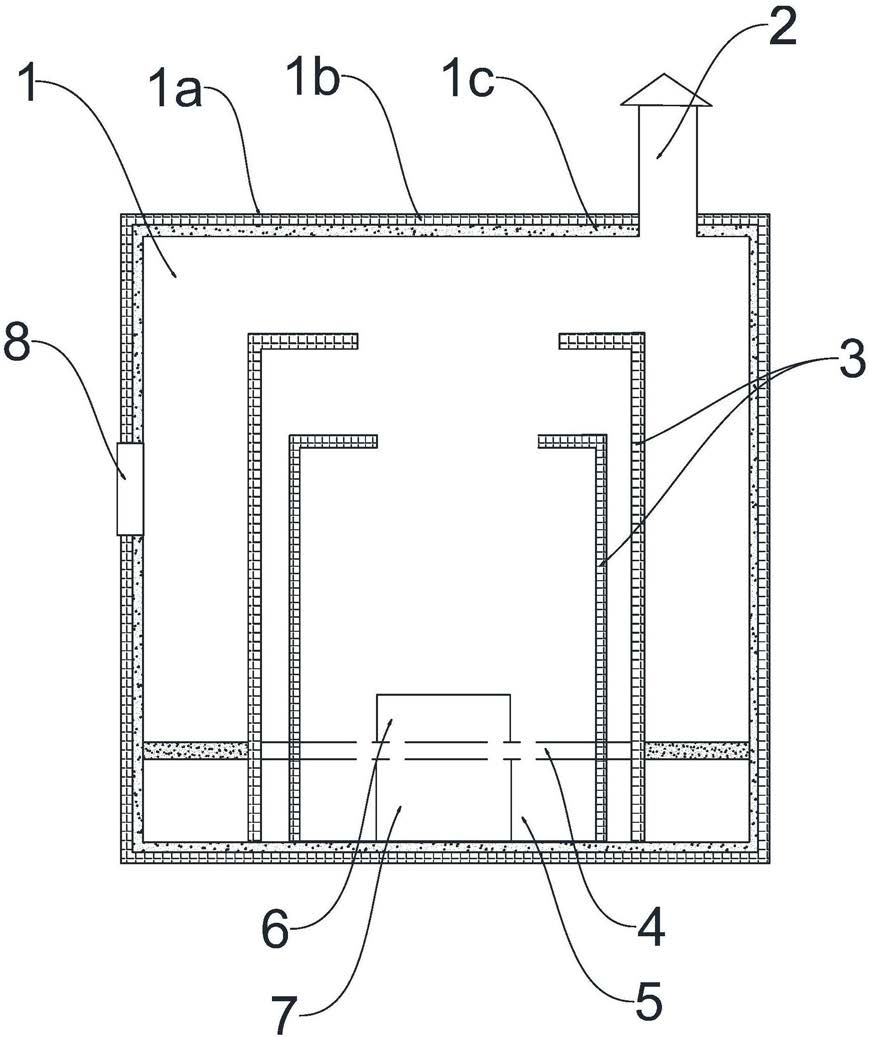

1.一种保温锅炉，包括炉膛，炉膛的顶部设有与炉膛内部连通的烟囱；炉膛内的下部设有炉排，其特征在于：所述炉膛由外至内包括外保护层、保温层和耐火砖层，炉膛内还设置有蓄热砖；所述蓄热砖由以下原料按重量百分比经混合、成型、干燥、烧结而成：高铝土25-

30％，硅酸铝20-25％，磷酸锆15-20％，高纯镁砂6-10％，氮化铝8-11％，二氧化钛2-3％，硅溶胶6-10％，水4-6％。

2.根据权利要求1所述的一种保温锅炉，其特征在于：所述高铝土的粒度为0.1-1mm，高铝土中三氧化二铝的含量为65％以上；所述高纯镁砂的粒度为0.1-1mm，MgO的含量为96-

98％，其余为杂质。

3.根据权利要求2所述的一种保温锅炉，其特征在于所述蓄热砖通过以下方法制成：按照重量百分比准备好原料；将高铝土、硅酸铝、磷酸锆、氮化铝、二氧化钛混合均匀成预混料；将水、硅溶胶和高纯镁砂混合均匀然后加入到预混料中，搅拌均匀后在压强为1.5-

1.8Mpa的压力下压制成型，在120-150℃干燥20-24小时后，放入高温窑中，于1200-1300℃烧结，烧结时间为2-3小时。

4.根据权利要求3所述的一种保温锅炉，其特征在于：所述蓄热砖在炉膛内呈矩形阵列排布。

5.根据权利要求3所述的一种保温锅炉，其特征在于：所述炉膛上设有观察窗。

6.根据权利要求3所述的一种保温锅炉，其特征在于：所述炉排下方设有煤渣储槽。

7.根据权利要求3所述的一种保温锅炉，其特征在于：所述外保护层为不锈钢制作而成。

8.根据权利要求3所述的一种保温锅炉，其特征在于：所述耐火砖层采用的是锆质耐火材料制成。
