专利号: 2016110094589
申请人: 安徽师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

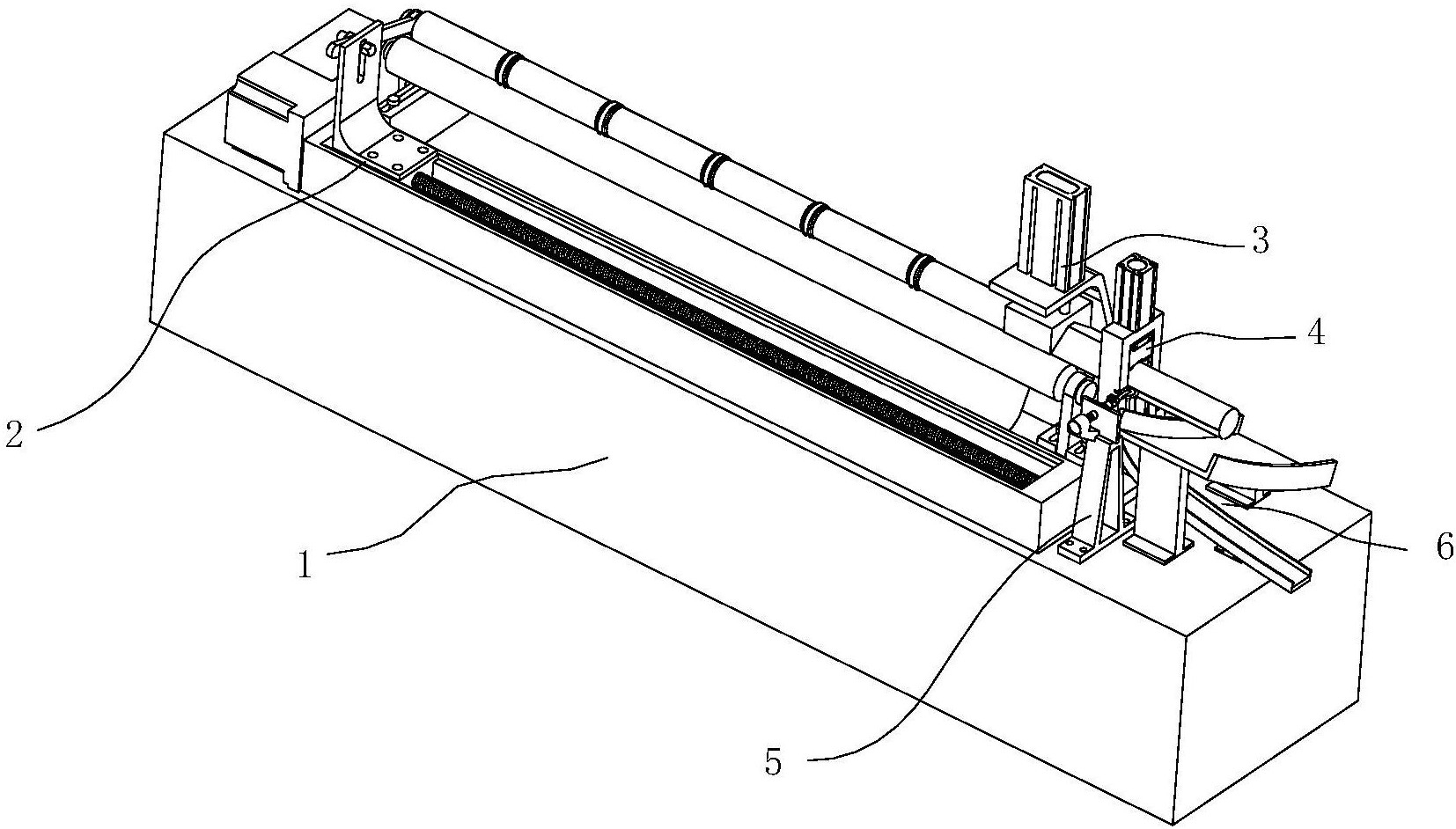

1.一种甘蔗自动切断去节装置,其特征在于:包括工作台(1)和设置在工作台(1)上的第一固定座(11)和第二固定座(12),所述第一固定座(11)和第二固定座(12)之间设有彼此平行设置的第一滚轴(13)和第二滚轴(14),所述第一滚轴(13)的旁侧与其平行设置有用于推动甘蔗前后移动的推动装置(2),第二滚轴(14)的旁侧接近第二固定座(12)的位置设有用于固定甘蔗的抵紧装置(3),所述第二固定座(12)的后方设有切断装置(4),所述切断装置(4)包括上下滑动的铡刀(45),所述龙门架的左侧设有检测甘蔗节点位置的检测装置(5)。

2.根据权利要求1所述的一种甘蔗自动切断去节装置,其特征在于:所述第一滚轴(13)和第二滚轴(14)的前后两端均设有一个支撑架(15),支撑架(15)与第一固定座(11)和第二固定座(12)滑动配合,第一固定座(11)和第二固定座(12)的上端设有与支撑架(15)的底部滑动配合的调整槽,该调整槽的横截面为倒T字型结构,调整槽上缘的左右两侧均设有通孔。

3.根据权利要求1所述的一种甘蔗自动切断去节装置,其特征在于:所述推动装置(2)包括与第一滚轴(13)平行分布的丝杆滑台(21)、截面为L型的第二面板(22)和连杆(23),所述丝杆滑台(21)的丝杆自第一滚轴(13)的顶端一直延伸至第一滚轴(13)的末端,所述第二面板(22)固定连接在丝杆滑台(21)的滑台上,所述连杆(23)的一端固定连接在第二面板(22)上,连杆(23)的另一端端延伸至第一滚轴(13)与第二滚轴(14)之间的上方,并且固定连接有圆形的推板(231),丝杆的顶端设有驱动电机。

4.根据权利要求3所述的一种甘蔗自动切断去节装置,其特征在于:所述第二面板(22)上设有安装连杆(23)的长条形的通孔,通孔的左右两边分别设有相互配合的螺栓和螺帽。

5.据权利要求1所述的一种甘蔗自动切断去节装置,其特征在于:所述抵紧装置(3)包括第一支架(31)和设置在第一支架(31)顶部的第二气缸(32),所述第二气缸(32)的输出端穿过第一支架(31)向下延伸并安装有抵接块(33)。

6.根据权利要求3和5所述的一种甘蔗自动切断去节装置,其特征在于:还包括有传感器组,所述传感器组包括设置在推板(231)上的第一传感器和设置在抵接块(33)上的检测块。

7.根据权利要求1所述的一种甘蔗自动切断去节装置,其特征在于:还包括有收集装置(6),所述收集装置(6)包括第一弧形板(61)和第二弧形板(62),所述第一弧形板(61)设置在切断装置(4)的后方,所述第二弧形板(62)设置第一弧形板(61)的下方。

8.根据权利要求7所述的一种甘蔗自动切断去节装置,其特征在于:所述第一弧形板(61)和第二弧形板(62)的左右两端均设置有竖直的限位挡板。

9.根据权利要求1所述的一种甘蔗自动切断去节装置,其特征在于:所述工作台(1)内设有压缩机。
