1.一种富锂层状氧化物正极材料的制备方法，其特征在于：所述富锂层状氧化物正极材料的化学分子式为Li[Li(1-2x)/3Nix-yM2yMn2/3-x/3-y]O2，式中：0

其制备方法步骤如下：

1)将Li源、Mn源及M金属源混合均匀，得到混合物；

2)将上述混合物在400-750℃的条件下焙烧5-80h，得到M金属掺杂的Li2MnO3材料；

3)将上述M金属掺杂的Li2MnO3材料与Li源、Ni源和Mn源充分混合均匀，得到混合材料；

4)将上述混合材料在700-950℃下焙烧5-15h；

5)冷却至室温，得到富锂层状氧化物正极材料Li[Li(1-2x)/3Nix-yM2yMn2/3-x/3-y]O2。

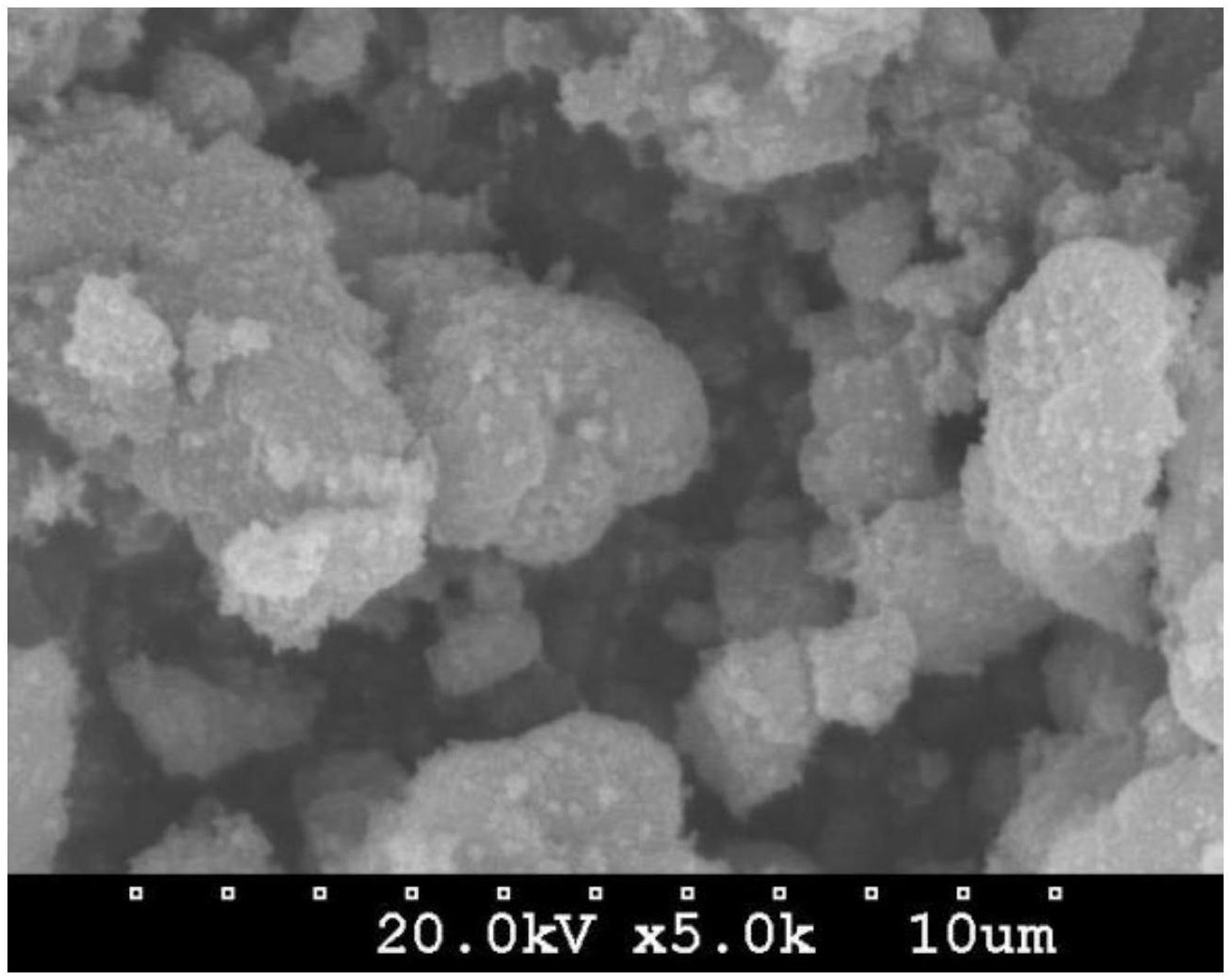

2.根据权利要求1所述富锂层状氧化物正极材料的制备方法，其特征在于：所述步骤1)中Li源为碳酸锂、氢氧化锂、硝酸锂和乙酸锂中的一种或两种以上任意比例的混合物；Mn源为氧化锰、氧化亚锰、氢氧化锰、氢氧化亚锰、羟基氧化锰、碳酸锰、硝酸锰和乙酸锰中的一种或两种以上任意比例的混合物；M金属源为M金属的碳酸盐、氢氧化物、硝酸盐和乙酸盐中的一种或两种以上任意比例的混合物；Li源、Mn源与M金属源的摩尔比为(2-4x):(1-2x-

3y):3y，式中：0

3.根据权利要求1所述富锂层状氧化物正极材料的制备方法，其特征在于：所述步骤3)中Li源为碳酸锂、氢氧化锂、硝酸锂和乙酸锂中的一种或两种以上任意比例的混合物；Ni源为氧化镍、氧化亚镍、氢氧化镍、氢氧化亚镍、羟基氧化镍、碳酸镍、硝酸镍和乙酸镍中的一种或两种以上任意比例的混合物；Mn源为氧化锰、氧化亚锰、氢氧化锰、氢氧化亚锰、羟基氧化锰、碳酸锰、硝酸锰和乙酸锰中的一种或两种以上任意比例的混合物；M金属掺杂的Li2MnO3材料与所加入的Li、Ni与Mn的摩尔比为(1-2x)：3x:(3x-3y)/2:(3x+3y)/2，式中：0
