专利号: 2016110158218
申请人: 遵义鸿达纸箱制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

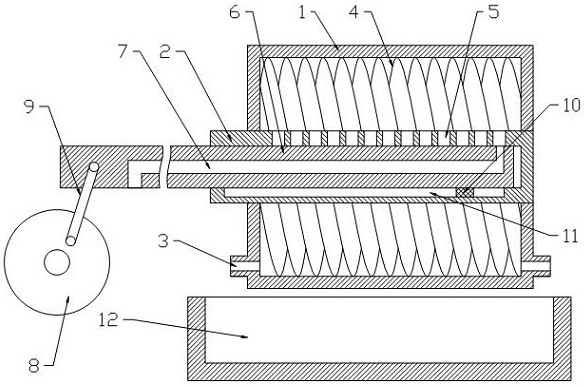

1.薄膜冷却辊筒,包括辊筒、冷却管,辊筒两端设有泄流孔,辊筒转动连接在冷却管上,冷却管与辊筒同轴,其特征在于:辊筒内壁设有螺旋叶片,螺旋叶片在冷却管与辊筒之间形成螺旋流道;冷却管上开有若干通孔,通孔沿冷却管轴向分布在冷却管上;冷却管内滑动连接有滑动杆,滑动杆一端伸入冷却管中,另一端置于冷却管外,滑动杆内形成有导流孔,导流孔包括入口和出口,导流孔的出口位于冷却管内并朝向冷却管的通孔一侧,导流孔的入口位于冷却管外;还包括驱动滑动杆往复运动的往复运动机构,滑动杆连接在往复运动机构上。2.根据权利要求1所述的薄膜冷却辊筒,其特征在于:所述往复运动机构包括转轮和连杆,连杆的一端偏心地铰接在转轮上,另一端铰接在滑动杆上。3.根据权利要求2所述的薄膜冷却辊筒,其特征在于:所述滑动杆上设有滑块,所述冷却管内壁开有与滑块相配合的滑槽,滑块滑动连接在滑槽中。4.根据权利要求2所述的薄膜冷却辊筒,其特征在于:所述通孔的直径大于所述出口的直径。5.根据权利要求2所述的薄膜冷却辊筒,其特征在于:还包括冷却池,冷却池位于泄流孔下方。
