专利号: 2016110212439
申请人: 合肥工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

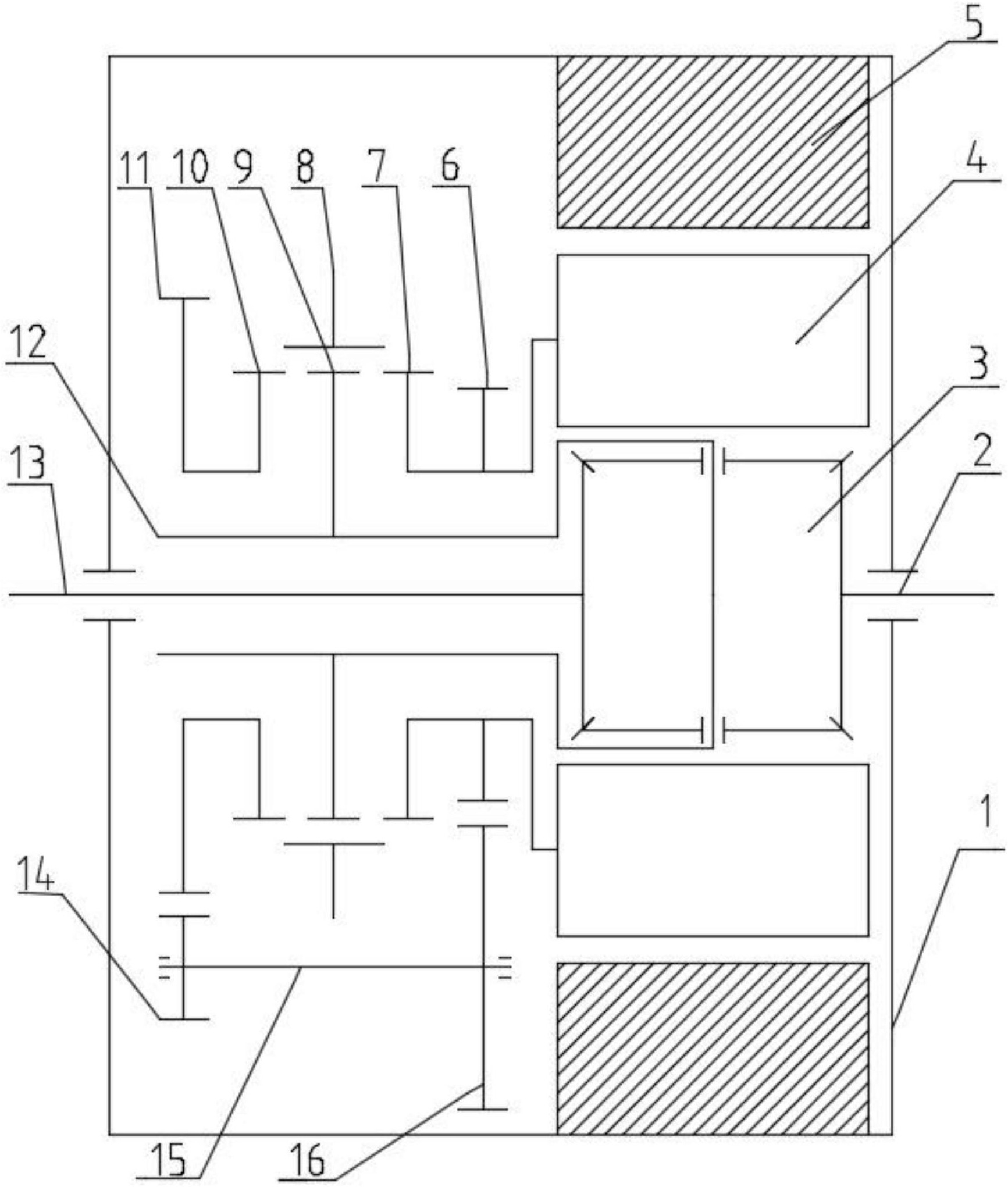

1.一种用于电动汽车的免转轴两档变速传动系统,包括壳体(1)、差速器(3)、转子(4)、定子(5)、同步器(9)、差速轴(12)、右输出轴(2)、左输出轴(13)、从动轴(15)、二级减速轮系;所述二级减速轮系包括:主轴二挡齿轮(6)、从动轴大齿轮(16)、从动轴小齿轮(14)、主轴一档齿轮(11);

所述定子(5)固定在所述壳体(1)上,在所述定子(5)内部设置有所述转子(4),所述转子(4)端面与所述主轴二挡齿轮(6)的一侧固接,所述主轴二挡齿轮(6)的另一侧与主轴二挡结合齿圈(7)固接在一起,所述主轴二挡齿轮(6)与所述从动轴大齿轮(16)啮合,所述从动轴大齿轮(16)通过键固连于所述从动轴(15)的一侧,所述从动轴(15)为固定设置,在所述从动轴(15)的另一侧通过键连接所述从动轴小齿轮(14),所述从动轴小齿轮(14)与所述主轴一档齿轮(11)啮合,所述主轴一档齿轮(11)与所述主轴一档结合齿圈(10)固接,所述主轴一档结合齿圈(10)与所述主轴二挡结合齿圈(7)、所述同步器(9)、所述拨叉(8)形成换挡机构,所述同步器(9)通过花键连接在所述差速轴(12)上,所述差速轴(12)固连于所述差速器(3)的壳体上,所述差速器(3)的两端分别设有所述左输出轴(13)和所述右输出轴(2),用于实现动力输出。其特征在于:设置所述转子(4)的内部为空腔结构,在所述转子(4)的空腔结构内设置有所述差速器(3);

所述主轴二挡齿轮(6)直接固接在所述转子(4)的端面上,以实现电机动力由转子端面输出。

2.根据权利要求1所述的用于电动汽车的免转轴两档变速传动系统,其特征在于:设置所述差速轴(12)为空心轴,使得所述左输出轴(13)能布置在所述差速轴(12)的内部,并与所述差速器(3)相连接。
