1.一种溶液法生长氯氧化钐纳米晶的方法，其特征在于，由以下步骤组成：步骤一：将钐源和氯源加入到溶剂中，得到混合溶液；其中钐源和氯源之间的摩尔比为

1：(1～10)；

步骤二：在持续搅拌和保护气氛下，将混合溶液升温至200℃以上进行反应，完成纳米晶生长，将产物经过分离获得氯氧化钐纳米晶。

2.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤一中的钐源包括乙酰丙酮钐、异丙氧基钐或乙酸钐。

3.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤一中的氯源包括氯化铵、十六烷基三甲基氯化铵、十四烷基三甲基氯化铵、十六烷基二甲基苄基氯化铵、氯化十六烷基吡啶和辛基三甲基氯化铵中的一种。

4.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤一中的溶剂包括：十八烯、油胺、油酸、十二胺、十六胺、十八胺、十八烷基叔胺和三辛胺中的一种或者任意两种以上的混合物。

5.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤二中是通过50～1500转/分钟的磁力搅拌进行持续搅拌的；保护气氛为氮气或者氩气。

6.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤二中混合溶液的升温速率为2～20℃/分钟。

7.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤二中混合溶液从室温升温至200～320℃进行反应，反应后降温至室温再进行产物分离。

8.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤二中反应时间为2～500分钟。

9.根据权利要求1所述的一种溶液法生长氯氧化钐纳米晶的方法，其特征在于：步骤三中产物经过离心速率为2000～10000转/分钟的离心分离获得氯氧化钐纳米晶。

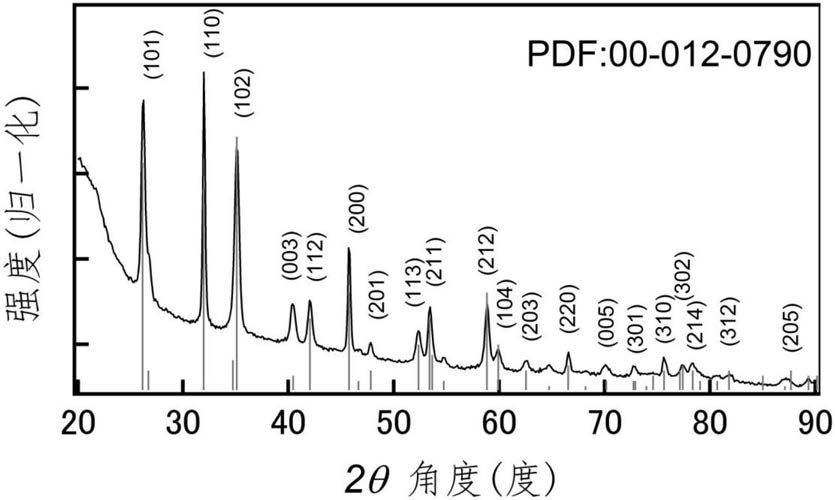

10.一种利用权利要求1所述溶液法生长氯氧化钐纳米晶的方法生长得到的氯氧化钐纳米晶，其特征在于：该氯氧化钐纳米晶为长方体形貌，厚度为5～40纳米，宽度10～60纳米，长度为15～100纳米。
