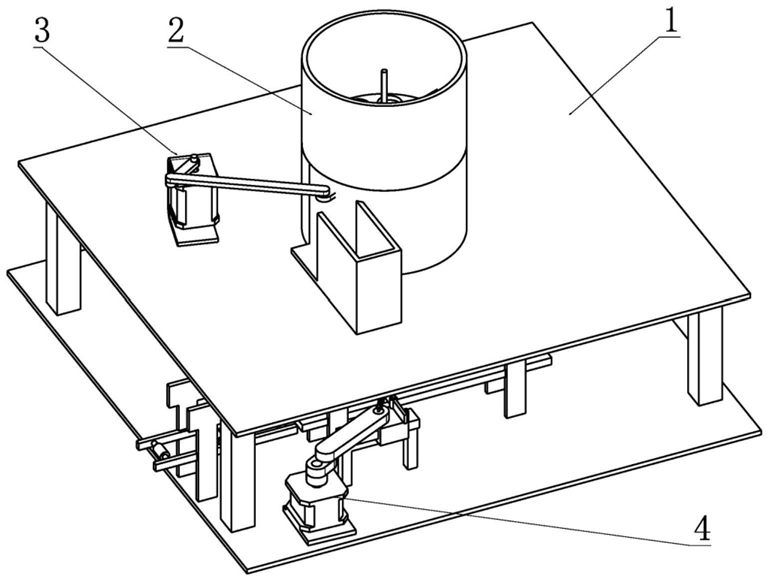

1.一种旋翼滑块式硬币分类计数包装机,其特征在于:包括机架(1)、硬币分类装置(2)、硬币计数装置(3)及硬币整理装置(4),所述硬币分类装置(2)安装在机架(1)中部,所述硬币计数装置(3)安装在机架(1)上,并与硬币分类装置(2)相连,所述硬币整理装置(4)包括硬币整理支架和滑块推送机构,所述滑块推送机构安装在机架(1)上,并与硬币整理支架相连,所述硬币整理支架通过硬币收集装置与硬币分类装置(2)相连,整个硬币整理装置(4)置于机架(1)内部;
所述硬币分类装置(2)包括上层硬币分类容纳圆筒(201)、上层硬币分类孔板(202)、分类装置旋转轴(203)、上层分类旋翼(204)、下层分类旋翼(205)、分类电机(206)、下层硬币分类孔板(207)和下层硬币分类容纳圆筒(208),其中,上层硬币分类孔板(202)位于上层硬币分类容纳圆筒(201)内部底端,下层硬币分类孔板(207)位于下层硬币分类容纳圆筒(208)内部底端,上层分类旋翼(204)和下层分类旋翼(205)分别安装在上层硬币分类孔板(202)和下层硬币分类孔板(207)中部,分类装置旋转轴(203)分别与上层分类旋翼(204)和下层分类旋翼(205)相连,分类电机(206)与分类装置旋转轴(203)下端相连;
所述硬币计数装置包括出币门开启电机(301)、曲柄(302)、连杆(303)及出币门(306),其中,出币门开启电机(301)通过出币门开启电机支架(307)安装于机架(1)上,曲柄(302)一端与出币门开启电机(301)刚性连接,另一端与连杆(303)铰接,出币门(306)与下层硬币分类容纳圆筒(208)铰接,连杆(303)远离曲柄(302)的一端与出币门(306)铰接;
所述硬币整理支架包括硬币整理隔板支架(406)、硬币收集圆筒支撑平台(408)、硬币收集圆筒上盖导向板A(409)、硬币收集圆筒闭合腔侧壁(411)、硬币收集圆筒闭合腔顶壁(412)、硬币收集圆筒入口平台(413)及设置在硬币收集圆筒入口平台(413)之间的输送滚轮(414),硬币收集圆筒上盖导向板A(409)固定于硬币整理隔板支架(406)上端,硬币收集圆筒支撑平台(408)和硬币收集圆筒入口平台(413)分别安装在硬币整理隔板支架(406)内侧,硬币收集圆筒闭合腔侧壁(411)和硬币收集圆筒闭合腔顶壁(412)形成前高后低的硬币收集圆筒闭合腔,且位于硬币收集圆筒上盖导向板A(409)末端,并在硬币收集圆筒闭合腔侧壁(411)上面向硬币收集圆筒入口平台(413)一侧设置有硬币收集圆筒上盖导向板B(410);
所述滑块推送机构包括硬币整理电机支架(401)、硬币整理电机(402)、硬币整理电机输出轴(403)、整理装置曲柄(404)、整理装置连杆(405)、硬币整理隔板支架(406)、整理滑台(415)、整理滑台座(416)、硬币筒推送板(419)及保持弹簧(420),硬币整理电机支架(401)将硬币整理电机(402)安装于机架(1)上,硬币整理电机输出轴(403)与整理装置曲柄(404)刚性连接,整理装置曲柄(404)与整理装置连杆(405)铰接,整理装置连杆(405)另一端与整理滑台(415)铰接,硬币筒推送板(419)通过硬币筒推送板旋转轴(418)与整理滑台(415)铰接,保持弹簧(420)一端与整理滑台(415)铰接,另一端套装在硬币筒推送板(419)的内侧;
所述硬币收集装置包括若干个并排的硬币收集圆筒(309),在硬币收集圆筒(309)上部固定连接有硬币收集圆筒下盖(308),在硬币收集圆筒下盖(308)上铰接有硬币收集圆筒上盖(310),在硬币收集圆筒下盖(308)和硬币收集圆筒上盖(310)上分别设置有上盖卡扣(311)和下盖卡扣孔(312)。
2.根据权利要求1所述的一种旋翼滑块式硬币分类计数包装机,其特征在于:所述整理滑台(415)上还设置有硬币筒推送板止动块(417)。
3.根据权利要求1所述的一种旋翼滑块式硬币分类计数包装机,其特征在于:所述下层硬币分类容纳圆筒(208)底部设置有振动传感器。
