专利号: 2016110248553
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

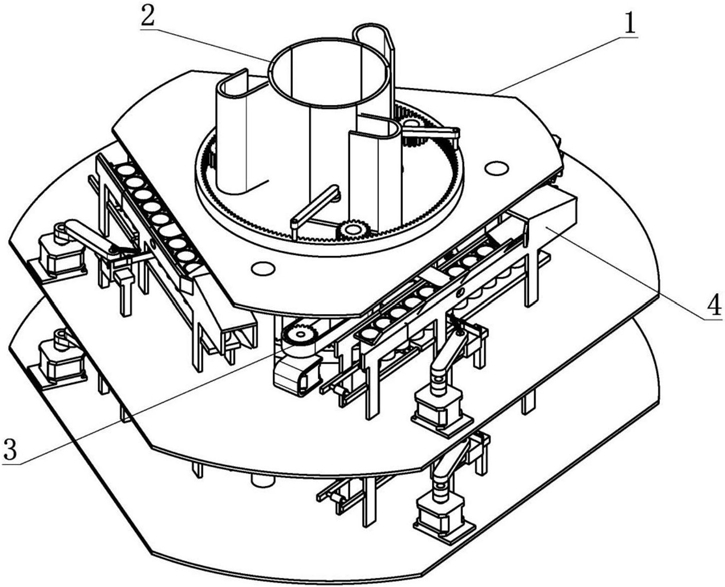

1.一种齿轮滑块式硬币分类计数包装一体机,其特征在于:包括机架(1)、硬币分类装置(2)、硬币计数装置(3)及硬币整理装置(4),所述硬币分类装置(2)安装在机架(1)内部,所述硬币计数装置(3)安装在硬币分类装置(2)和机架(1)之间,所述硬币整理装置(4)包括硬币整理支架和滑块推送机构,所述滑块推送机构安装在硬币整理支架外侧,所述整理支架上方通过硬币收集装置与硬币计数装置(3)相连,整个硬币整理装置(4)分别置于机架(1)的上层和下层;所述硬币分类装置(2)包括上层硬币分类容纳圆筒(201)、上层硬币分类孔板(202)、分类装置旋转轴(203)、上层分类旋翼(204)、下层分类旋翼(205)、分类电机(206)、下层硬币分类孔板(207)和下层硬币分类容纳圆筒(208),其中,上层硬币分类孔板(202)位于上层硬币分类容纳圆筒(201)内部底端,下层硬币分类孔板(207)位于下层硬币分类容纳圆筒(208)内部底端,上层分类旋翼(204)和下层分类旋翼(205)分别安装在上层硬币分类孔板(202)和下层硬币分类孔板(207)中部,分类装置旋转轴(203)分别与上层分类旋翼(204)和下层分类旋翼(205)相连,分类电机(206)与分类装置旋转轴(203)下端相连;

所述硬币整理支架包括硬币整理隔板支架(406)、硬币收集圆筒支撑平台(408)、硬币收集圆筒上盖导向板A(409)、硬币收集圆筒闭合腔侧壁(411)、硬币收集圆筒闭合腔顶壁(412)、硬币收集圆筒入口平台(413)及设置在硬币收集圆筒入口平台(413)之间的输送滚轮(414),硬币收集圆筒上盖导向板A(409)固定于硬币整理隔板支架(406)上端,硬币收集圆筒支撑平台(408)和硬币收集圆筒入口平台(413)分别安装在硬币整理隔板支架(406)内侧,硬币收集圆筒闭合腔侧壁(411)和硬币收集圆筒闭合腔顶壁(412)形成前高后低的硬币收集圆筒闭合腔,且位于硬币收集圆筒上盖导向板A(409)末端,并在硬币收集圆筒闭合腔侧壁(411)上面向硬币收集圆筒入口平台(413)一侧设置有硬币收集圆筒上盖导向板B(410)。

2.根据权利要求1所述的一种齿轮滑块式硬币分类计数包装一体机,其特征在于:所述滑块推送机构包括硬币整理电机支架(401)、硬币整理电机(402)、硬币整理电机输出轴(403)、整理装置曲柄(404)、整理装置连杆(405)、硬币整理隔板支架(406)、整理滑台(415)、整理滑台座(416)、硬币筒推送板止动块(417)、硬币筒推送板(419)及保持弹簧(420),硬币整理电机支架(401)将硬币整理电机(402)安装于机架(1)上,硬币整理电机输出轴(403)与整理装置曲柄(404)刚性连接,整理装置曲柄(404)与整理装置连杆(405)铰接,整理装置连杆(405)另一端与整理滑台(415)铰接,硬币筒推送板(419)通过硬币筒推送板旋转轴(418)与整理滑台(415)铰接,保持弹簧(420)一端与整理滑台(415)铰接,另一端套装在硬币筒推送板(419)的内侧。

3.根据权利要求1所述的一种齿轮滑块式硬币分类计数包装一体机,其特征在于:所述硬币计数装置(3)包括出币门开启电机(301)、出币门开启电机支架(302)、传动齿轮A(303)、传动齿形带(304)、传动齿轮B(305)、连杆(307)、出币门(308)、传动齿轮C(309)和齿圈(311),其中,出币门开启电机(301)通过出币门开启电机支架(302)安装于机架(1)上,传动齿轮A(303)与出币门开启电机(301)的电机轴刚性连接,传动齿轮A(303)通过传动齿形带(304)与传动齿轮B(305)相连,在齿圈(311)内部沿周向均匀分布3个传动齿轮轴(310),每个传动齿轮轴(310)的两端分别安装传动齿轮B(305)和传动齿轮C(309),传动齿轮C(309)与齿圈(311)啮合,齿圈(311)上均匀分布3个铰接杆(306),连杆(307)的一端与对应的铰接杆(306)铰接,另一端与出币门(308)铰接,出币门(308)的另一端与对应的上层硬币分类容纳圆筒(201)及下层硬币分类容纳圆筒(208)铰接。

4.根据权利要求1所述的一种齿轮滑块式硬币分类计数包装一体机,其特征在于:所述硬币收集装置包括出币漏斗(312)、硬币导流管(313)、上盖卡扣(314)、硬币收集圆筒上盖(315)、下盖卡扣孔(316)、硬币收集圆筒下盖(317)及硬币收集圆筒(318),其中,硬币导流管(313)分别与出币漏斗(312)和硬币收集圆筒(318)相连,硬币收集圆筒下盖(317)固定连接在硬币收集圆筒(318)上部,硬币收集圆筒上盖(315)与硬币收集圆筒下盖(317)铰接,上盖卡扣(314)与下盖卡扣孔(316)配合连接。

5.根据权利要求1所述的一种齿轮滑块式硬币分类计数包装一体机,其特征在于:所述下层硬币分类容纳圆筒(208)底部设置有振动传感器。
