专利号: 2016110249128
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

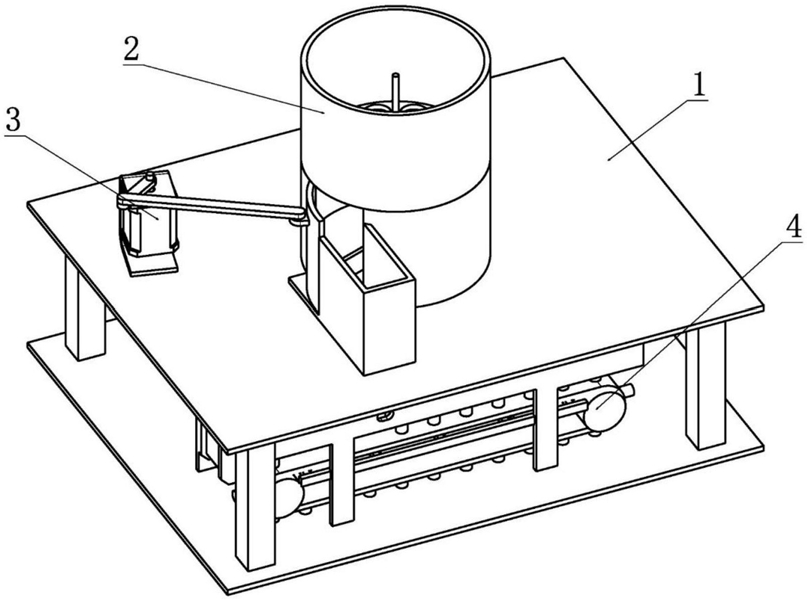

1.一种旋翼传送带式硬币分类计数包装机,其特征在于:包括机架(1)、硬币分类装置(2)、硬币计数装置(3)及硬币整理装置(4),所述硬币分类装置(2)安装在机架(1)中部,所述硬币计数装置(3)安装在机架(1)上,并与硬币分类装置(2)相连,所述硬币整理装置(4)安装在机架(1)内,并通过硬币收集装置与硬币整理装置(4)相连;

所述硬币整理装置(4)包括硬币整理电机支架(401)、硬币整理传送带电机(402)、硬币收集圆筒卡扣(403)、硬币整理传送带(404)、硬币整理传动带滚筒A(405)、硬币收集圆筒上盖导向板A(409)、硬币整理传动带滚筒B(411)、硬币收集圆筒闭合腔(412);其中,硬币整理传动带滚筒A(405)和硬币整理传动带滚筒B(411)分别安装在硬币收集圆筒上盖导向板A(409)两端,硬币整理传送带(404)套装在硬币整理传动带滚筒A(405)和硬币整理传动带滚筒B(411)上,硬币整理传送带电机(402)通过硬币整理电机支架(401)安装在机架(1)上,且硬币整理传送带电机(402)的输出端与硬币整理传动带滚筒A(405)相连,硬币收集圆筒(309)通过硬币收集圆筒卡扣(403)放置在硬币整理传送带(404)上,硬币收集圆筒闭合腔(412)固定在硬币收集圆筒上盖导向板A(409)上,并位于硬币整理传动带滚筒B(411)一端,在硬币收集圆筒闭合腔(412)上还设置有硬币收集圆筒上盖导向板B(410)。

2.根据权利要求1所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述硬币分类装置(2)包括上层硬币分类容纳圆筒(201)、上层硬币分类孔板(202)、分类装置旋转轴(203)、上层分类旋翼(204)、下层分类旋翼(205)、分类电机(206)、下层硬币分类孔板(207)和下层硬币分类容纳圆筒(208),其中,上层硬币分类孔板(202)位于上层硬币分类容纳圆筒(201)内部底端,下层硬币分类孔板(207)位于下层硬币分类容纳圆筒(208)内部底端,上层分类旋翼(204)和下层分类旋翼(205)分别安装在上层硬币分类孔板(202)和下层硬币分类孔板(207)中部,分类装置旋转轴(203)分别与上层分类旋翼(204)和下层分类旋翼(205)相连,分类电机(206)与分类装置旋转轴(203)下端相连。

3.根据权利要求1所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述硬币计数装置包括出币门开启电机(301)、曲柄(302)、连杆(303)及出币门(306),其中,出币门开启电机(301)通过出币门开启电机支架(307)安装于机架(1)上,曲柄(302)一端与出币门开启电机(301)刚性连接,另一端与连杆(303)铰接,出币门(306)与下层硬币分类容纳圆筒(208)铰接,连杆(303)远离曲柄(302)的一端与出币门(306)铰接。

4.根据权利要求2所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述下层硬币分类容纳圆筒(208)上与出币门(306)相对一侧设置有出币侧挡(304),并在出币侧挡(304)底端设置有出币漏斗(305)。

5.根据权利要求1所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述硬币收集装置包括若干个并排的硬币收集圆筒(309),在硬币收集圆筒(309)上部固定连接有硬币收集圆筒下盖(308),在硬币收集圆筒下盖(308)上铰接有硬币收集圆筒上盖(310),在硬币收集圆筒下盖(308)和硬币收集圆筒上盖(310)上分别设置有上盖卡扣(311)和下盖卡扣孔(312)。

6.根据权利要求2所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述下层硬币分类容纳圆筒(208)底部设置有振动传感器。

7.根据权利要求1所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述硬币整理传送带(404)下方设置若干个传送带支撑滚轮轴(408)。

8.根据权利要求1所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述硬币收集圆筒上盖导向板A(409)下方设置有硬币整理隔板支架(406)。

9.根据权利要求1所述的一种旋翼传送带式硬币分类计数包装机,其特征在于:所述硬币收集圆筒上盖导向板A(409)上位于出币漏斗(305)处设置有光电对射传感器安装孔(407),并在光电对射传感器安装孔(407)内安装有光电对射传感器。
