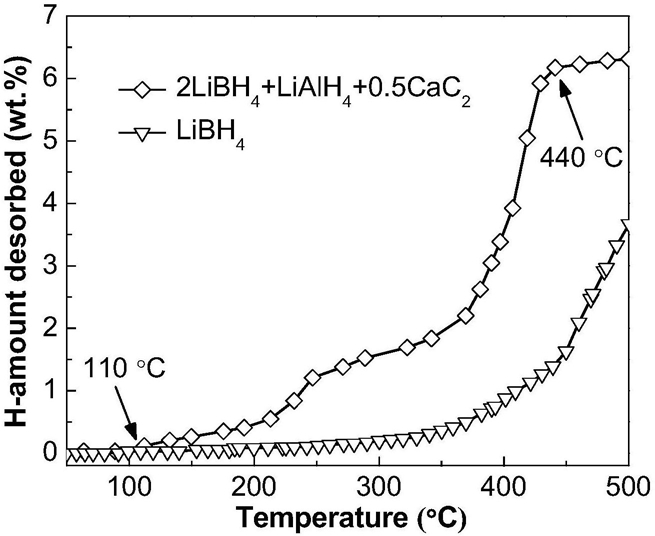

1.一种硼氢化锂/碱金属铝氢化物/碳化钙复合储氢材料，其特征在于，该复合储氢材料由硼氢化锂、碱金属铝氢化物和碳化钙组成；其中：硼氢化锂与碱金属铝氢化物的摩尔比为2:1，碳化钙的添加量为储氢材料总摩尔量的12～25％。

2.如权利要求1所述的一种硼氢化锂/碱金属铝氢化物/碳化钙复合储氢材料，其特征在于，所述碱金属铝氢化物为氢化铝锂或铝氢化钠。

3.如权利要求1所述的一种硼氢化锂/碱金属铝氢化物/碳化钙复合储氢材料的制备方法，其特征在于包括如下步骤：(1)将纯度不低于97％的碳化钙机械粉碎成粒度小于500μm的粉末；

(2)按权利要求1的配比称取硼氢化锂、碱金属铝氢化物和碳化钙粉末并混合；

(3)采用行星式球磨机对混合粉末进行球磨处理。

4.如权利要求3所述的一种硼氢化锂/碱金属铝氢化物/碳化钙复合储氢材料的制备方法，其特征在于，所述步骤(3)的球磨处理：在1～5atm氩气保护下进行，球料比为20～30:1，转速为400rpm，球磨时间为8～10h。
