专利号: 201611028776X
申请人: 广东天机工业智能系统有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

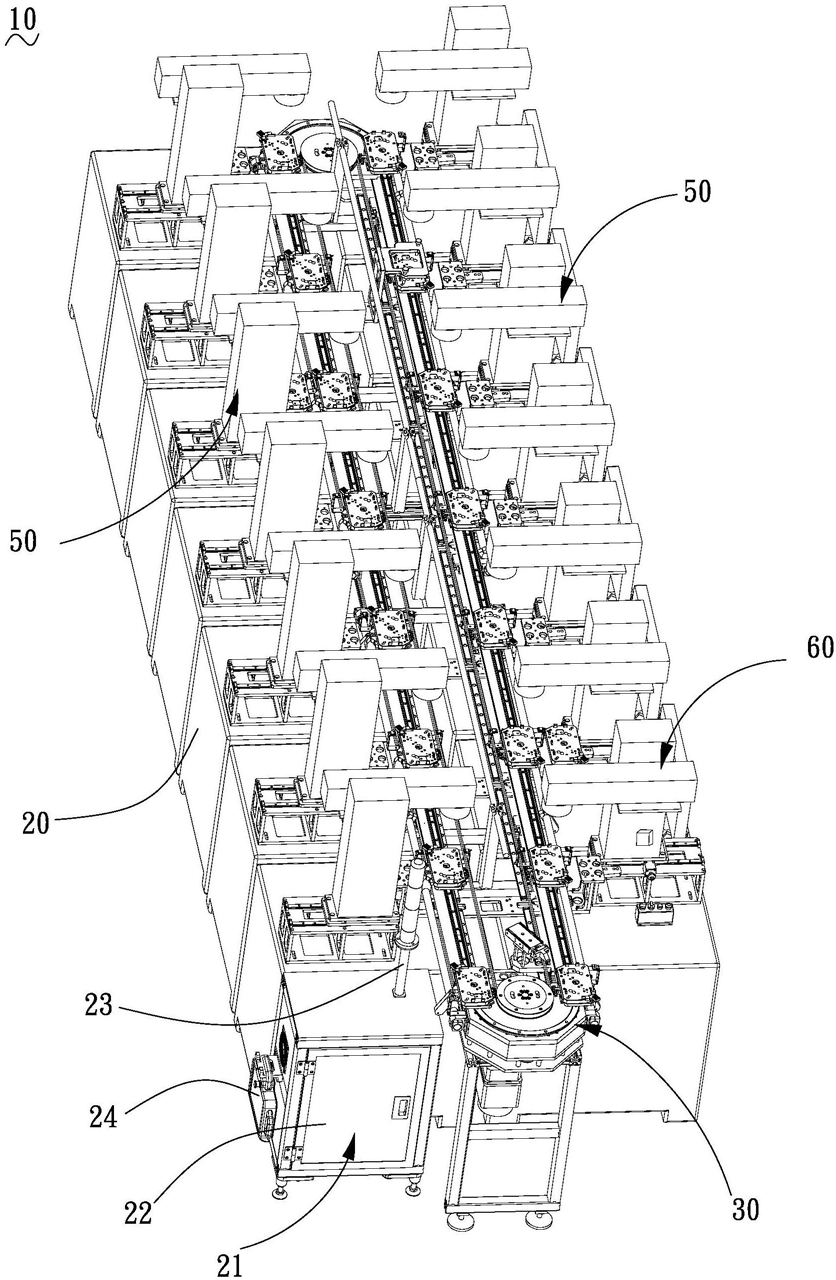

1.一种导轨式镭雕机,其特征在于,包括:机台、安装于所述机台上的输送机构、若干镭雕机构及一备用机构;所述镭雕机构位于所述输送机构的两侧,所述备用机构位于所述输送机构的一侧且与一所述镭雕机构相对设置;所述输送机构包括一架体、安装于所述架体上的导轨、电机、主动轮及从动轮、滑设于所述导轨上的若干定位夹具、连接所述主动轮及从动轮的同步带,所述电机、主动轮位于所述架体的一端,所述从动轮位于所述架体的另一端,所述电机与所述主动轮连接,所述同步带与所述定位夹具连接;所述电机驱动时通过所述主动轮、从动轮带动所述同步带转动,从而带动所述定位夹具同步移动;所述备用机构包括一安装于所述机台上的支撑架、安装所述支撑架上的两个第二直线滑轨、滑设于所述第二直线滑轨上的备用镭雕头、安装于所述备用镭雕头上的调节器;所述输送机构还包括一顶针气缸及若干检测器,所述顶针气缸安装于所述架体上且与所述主动轮相对设置,所述检测器安装于所述导轨上且与所述镭雕机构、备用机构一一相对设置。

2.根据权利要求1所述的导轨式镭雕机,其特征在于,还包括一电控机构,所述电控机构包括一与所述机台连接的电控箱、安装于所述电控箱上的显示灯、挂设于所述电控箱一侧的移动式操作面板。

3.根据权利要求1所述的导轨式镭雕机,其特征在于,所述镭雕机构包括一安装于所述机台上的支撑座、安装于所述支撑座上的两个第一直线滑轨、滑设于所述第一直线滑轨上的激光镭雕头。

4.根据权利要求3所述的导轨式镭雕机,其特征在于,所述第一直线滑轨相互平行设置,所述第一直线滑轨向所述导轨延伸。

5.根据权利要求1所述的导轨式镭雕机,其特征在于,所述第二直线滑轨相互平行设置,所述第二直线滑轨向所述导轨延伸。

6.根据权利要求1所述的导轨式镭雕机,其特征在于,所述定位夹具上设有一定位口,所述定位口位于所述定位夹具远离所述同步带的一侧。

7.根据权利要求6所述的导轨式镭雕机,其特征在于,所述输送机构还包括一定位组件,所述定位组件包括若干转动杆及驱动气缸,所述转动杆枢接于所述架体上,所述驱动气缸安装于所述架体上且与所述转动杆枢接。

8.根据权利要求7所述的导轨式镭雕机,其特征在于,所述转动杆上设有若干驱动臂及定位块,所述定位块与所述驱动臂相互间隔设置且与所述定位口适配。
