专利号: 2016110306987
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种对红外测温设备的测试结果进行修正的方法,其特征在于,包括以下步骤:

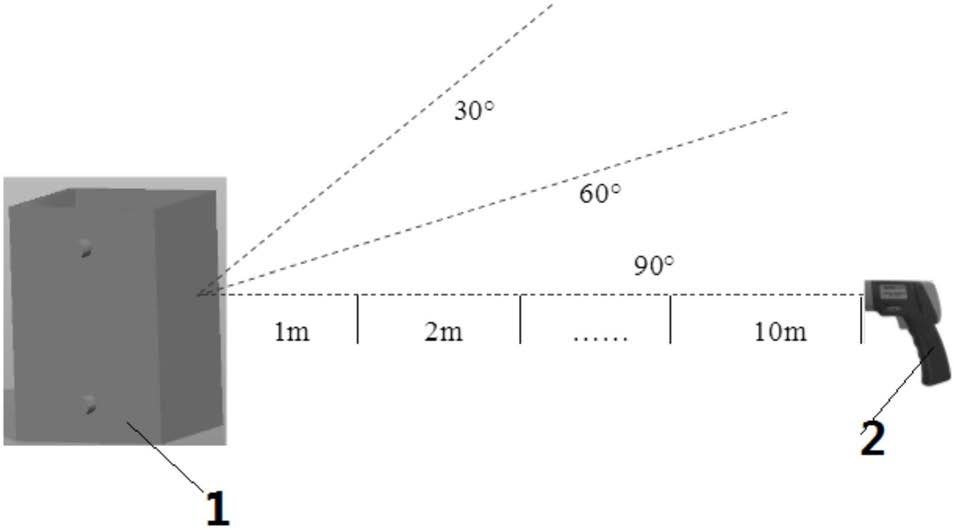

1)外部模型设置:1.1)使热电偶偶头接触被测目标;1.2)在测试现场的测试角度范围内和测试距离范围内设置若干个测试位置;

2)红外数据测量:设置红外测温设备的发射率,按照步骤1.2)设置的测试位置测试被测目标的温度;同时,热电偶进行同步测温;

3)计算公式建立与修正:

3.1)函数模型建立

计算公式的系数和乘数的取值;计算公式为:

y=a+bx+cx2……Nxn-1;x=j1x1+j2x2+j3x3……jixi;

其中,y表示最终修正得到的温度;n表示级数;xi为函数变量,表示涉及到的因素;ji表示函数标量的系数,i为因素的个数;a、b、c……N表示n>1时,每一级系数的变化乘数;所述因素为距离L、角度α、锭模厚度D中的一种或多种及固定的红外温度ta;

然后确认级数n后,将公式变形,合并函数的系数j1、j2、j3……ji和变化乘数a、b、c……N,形成新的拟合公式模型:基于合并后的公式模型,对步骤2)测量得到的若干组热电偶和红外测温设备温度数据,采用SPSS软件进行回归分析:以热电偶测温数据为因变量y,确认公式模型的系数,修正红外温度;

3.2)函数稳定性测试:采用得到的计算公式转换红外温度为修正温度,分析修正温度与热电偶温度之间的偏移情况;如果偏移程度超过限定误差,则依据误差变化调整公式的长度和系数的初始取值;如仍不满足则返回步骤2)进行逻辑筛查,然后重新回归计算系数取值;直到建立的回归公式完全满足限定误差的要求;

3.3)函数精确性测试:对该环境下,红外测温设备测定的任意数据进行修正,对比修正数据与热电偶温度的偏移情况,调整公式的系数,直至获得精确的修正公式完全满足限定误差和随机验证的要求;

4)在测试现场采用同种红外测温设备对目标进行红外测温,通过步骤3.3)获得的修正公式对测温温度进行修改正,获得真实的目标温度。

2.根据权利要求1所述的一种对红外测温设备的测试结果进行修正的方法,其特征在于,步骤3.1)中,对3因素,n的取值为2;当因素大于3时,n的取值为3。

3.根据权利要求1所述的一种对红外测温设备的测试结果进行修正的方法,其特征在于,步骤1.1)中如果目标为金属,将热电偶焊接在目标之上,热电偶延长端做温度补偿;如目标无法使用电焊,将偶头浅埋入目标表面,并用钢丝束缚反向固定。

4.根据权利要求1所述的一种对红外测温设备的测试结果进行修正的方法,其特征在于,步骤1.2)中测试角度范围为30~90°;测试距离范围为1~10m;步骤2)中测温时采用固定支架固定红外测温设备。

5.根据权利要求1所述的一种对红外测温设备的测试结果进行修正的方法,其特征在于,步骤2)中外测温设备测完完成后,进行逻辑筛查,选出不合理的数据重新测量。

6.根据权利要求1所述的一种对红外测温设备的测试结果进行修正的方法,其特征在于,3因素,N=1时,y=a+bx1+cx2+dx3。

7.根据权利要求1所述的一种对红外测温设备的测试结果进行修正的方法,其特征在于,3因素,N=2时,y=a+bx1+cx2+dx3+ex12+fx22+gx32+hx1x3+ix1x2+jx2x3+(kx1x2x3),式中最多有11个可赋予系数的单元。
