1.一种获取沥青膜厚度的方法，其特征在于，包括以下步骤：(1)测定沥青混合集料的沥青含量和25℃条件下沥青相对密度；

(2)筛分沥青混合集料，根据集料的粒径尺寸，得到若干档集料和相应档集料的分计筛余比例；

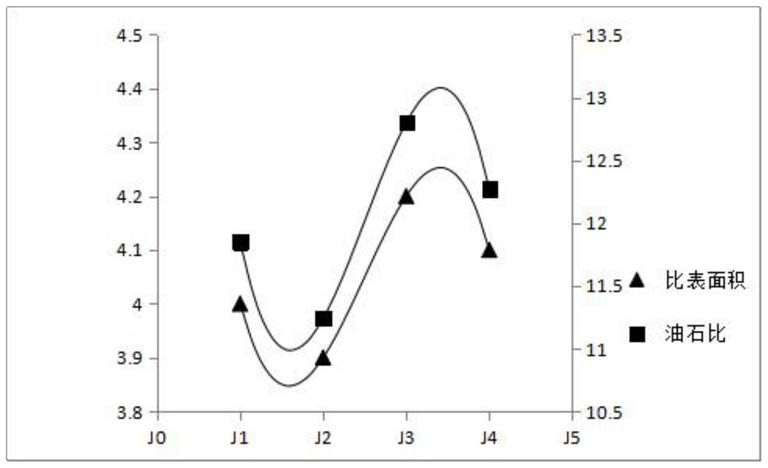

(3)将所述步骤(2)得到的若干档集料的比表面积系数与相应档集料的分计筛余比例相乘后相加求和，得到沥青混合集料比表面积；

所述若干档集料包括粗档集料、超细档集料和中档集料；

所述粗档集料的粒径不小于2.36mm；

所述超细档集料的粒径小于0.15mm；

所述中档集料的粒径不小于0.15mm且小于2.36mm；

(4)分别将所述沥青混合集料比表面积、沥青混合集料的沥青含量和25℃条件下沥青相对密度代入式I所示公式，得到沥青膜厚度。

式Ⅰ中所述DA为沥青膜厚度；

所述SA为沥青混合集料的比表面积；

所述Pb为沥青混合集料的沥青含量；

所述γb为25℃条件下沥青相对密度；所述分计筛余比例为所述若干档集料通过相应粒径尺寸筛孔的筛上物占相应所述沥青混合集料的质量百分比。

2.根据权利要求1所述的方法，其特征在于，所述若干档集料的分计筛余比例为不同档集料通过相应粒径尺寸筛孔的筛上物的质量占所述沥青混合集料总质量的百分比。

3.根据权利要求1所述的方法，其特征在于，所述粗档集料的比表面积系数为固定比表面积系数。

4.根据权利要求3所述的比表面的确定方法，其特征在于，所述固定比表面积系数按照包括以下步骤的方法得到:(a)对所述粗档集料进行筛分，根据集料的粒径尺寸，得到所述粗集料的若干次级档；

(b)对所述若干次级档的粗集料分别进行称量，得到所述若干次级档的粗集料的质量；

(c)对所述若干次级档的粗集料分别进行扫描，得到所述若干次级档的粗集料的扫描图；

(d)根据所述若干次级档的粗集料的扫描图，得到所述若干次级档的粗集料的表面积；

(e)根据所述若干次级档的粗集料的表面积和所述若干次级档的粗集料的质量，得到所述若干次级档的粗集料的固定比表面积系数；

所述若干次级档的粗集料的固定比表面积系数为所述若干次级档的粗集料的表面积与所述若干次级档的粗集料的质量的比值。

5.根据权利要求1所述的方法，其特征在于，所述超细集料的比表面积系数按照包括以下步骤的方法得到：a、对所述超细集料进行筛分，得到一级超细集料和二级超细集料以及所述一级超细集料的分计筛余比例和所述二级超细集料的分计筛余比例；

b、采用勃氏比表面积方法对所述一级超细集料和所述二级超细集料分别进行测试，得到一级超细集料比表面系数和二级超细集料比表面积系数；

所述一级超细集料为粒径大于0.075mm且小于0.15mm档集料；

所述二级超细集料为粒径不大于0.075mm档集料。

6.根据权利要求5所述的方法，其特征在于，所述一级超细集料的分计筛余比例为所述一级超细集料通过相应粒径尺寸筛孔的筛上物的质量占所述沥青混合集料总质量的百分比；

所述二级超细集料的分计筛余比例为所述二级超细集料通过相应粒径尺寸筛孔的筛上物的质量占所述沥青混合集料总质量的百分比。

7.根据权利要求5所述的方法，其特征在于，所述中档集料的比表面积系数为采用修改系数对所述中档集料的比表面积的系数固定值进行修正得到；

所述修正的方法为将所述中档集料的比表面积的系数固定值与所述修正系数相乘。

8.根据权利要求7所述的方法，其特征在于，所述修正系数为所述一级超细集料的比表面积系数与一级超细集料比表面积系数的固定值的比值。

9.根据权利要求7或8所述的方法，其特征在于，所述比表面积系数的固定值为美国系数法规律中的比表面积系数。
