专利号: 2016110390281
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种测量全站仪仪器高度的三角测量法,其特征在于具体步骤为:

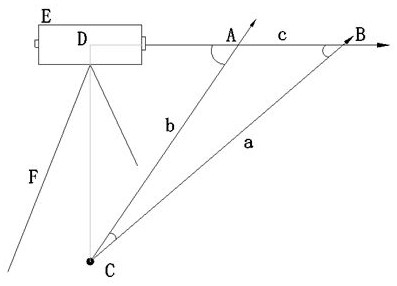

(1)按照工程测量规范规定在测量控制点架设好全站仪并对中调平;(2)用钢卷尺从测量控制点引出两条射线与全站仪的视准轴延长线相交于不同两点,用万能角度尺测量得到两条射线之间的夹角;

(3)两条射线与全站仪的视准轴延长线在空间围成一个平面三角形,由于射线长度能够直接从钢卷尺读取,根据余弦定理、正弦定理能够计算出三角形各边长度及其对角角度;

(4)在全站仪的垂线、视准轴延长线、钢卷尺引出射线围成的直角三角形中,利用勾股定理能够准确计算出全站仪的仪器高度;因为从测量控制点引出两条射线,故而能够计算出全站仪的两个高度值,取其平均值为全站仪仪器高度;

(5)为进一步提高测量精度,重复步骤(2)~(4),能够得到多组全站仪仪器高度数值,取其平均值即为全站仪仪器高度。
