1.一种磺化氧化石墨烯/二氧化锰/聚吡咯复合材料的制备方法，其特征在于具体步骤为：(1)将0.5 g氧化石墨烯溶解于100 mL去离子水中，超声30 min，再加入KMnO4溶液和MnSO4溶液，超声处理5 min后转移至高压反应釜中，185 ℃反应8 h，自然冷却至室温后，用去离子水清洗收集物至中性，即得到氧化石墨烯/MnO2胶体；所述KMnO4与MnSO4的物质的量之比为2:1；所制得的氧化石墨烯/MnO2胶体中MnO2与氧化石墨烯的质量比为0.1~2:1；

(2)将2.30 g对氨基苯磺酸加入到100 mL去离子水中，并慢慢加热至完全溶解，再加入

0.94 g亚硝酸钠，充分搅拌加入2 mL浓度为12mol/L的浓盐酸，冰浴中反应10 min得到芳香重氮盐；

(3)将步骤(1)制得的氧化石墨烯/MnO2胶体加入步骤(2)制得的芳香重氮盐中，在冰浴条件下反应2 h，制得磺化的氧化石墨烯/二氧化锰复合物溶液；

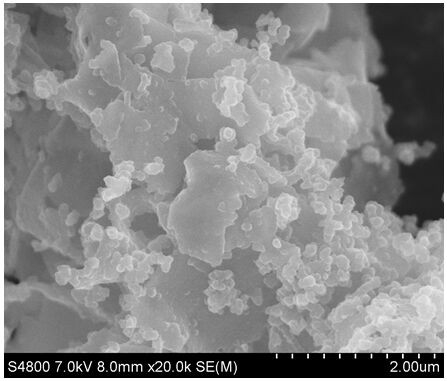

(4)称取0.05 2g吡咯充分溶解在50 mL氯仿中，制得吡咯溶液，再以吡咯溶液为油相，~以步骤(3)制得的复合物溶液为水相，采用界面聚合法，在0 5 ℃下反应24 h，油水界面出~现大量的墨绿色产物，经过滤、洗涤后，60 ℃下干燥12 h即制得磺化氧化石墨烯/二氧化锰/聚吡咯复合材料。
