专利号: 2016110405342
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

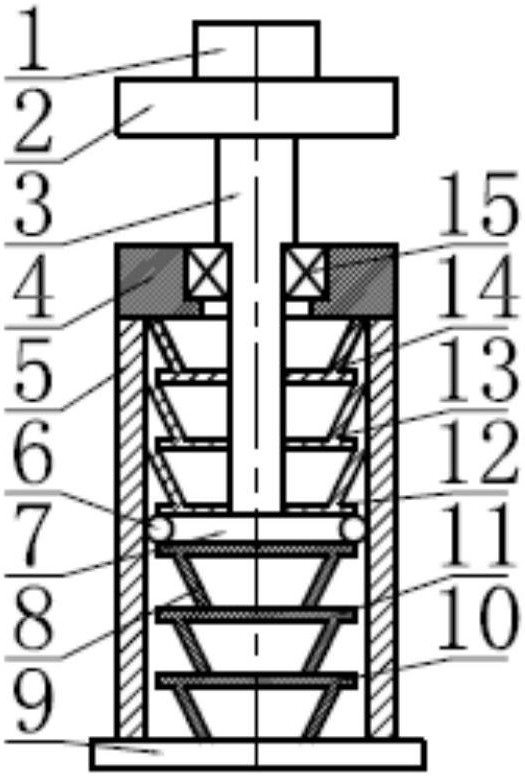

1.一种无共振峰的随机振动阻尼器,包括隔振平台(2)、隔振柱(3)、上端盖(4)、下端盖(9)、隔振本体(5)、自由运动板(7)、缩口碟簧A(8)、缩口碟簧B(11)、缩口碟簧C(10)、开口碟簧A(12)、开口碟簧B(13)和开口碟簧C(14);其特征在于:所述隔振平台(2)装设于所述隔振柱(3)的上端,其上装设有隔振设备(1);所述上端盖(4)、所述下端盖(9)分别装设于所述隔振本体(5)的上、下两端;所述隔振柱(3)的下端穿过装设于所述上端盖(4)上的直线轴承(15),延伸到所述隔振本体(5)中;所述隔振本体(5)为方柱杆,其横截面为一个大的正方形挖掉一个小的正方形;所述自由运动板(7)为横截面为正方形的空心平板,所述空心平板的尺寸略小于所述隔振本体(5)的内尺寸;所述自由运动板(7)的四周各设有两个球形凹坑,所述凹坑内装设有滚珠(6);所述开口碟簧A(12)装设于所述开口碟簧B(13)下方,所述开口碟簧B(13)装设于所述开口碟簧C(14)的下方;所述缩口碟簧C(10)装设于所述下端盖(9)的上方,所述缩口碟簧B(11)装设于所述缩口碟簧C(10)的上方,所述缩口碟簧A(8)装设于所述缩口碟簧B(11)的上方;所述自由运动板(7)装设于所述开口碟簧A(12)与所述缩口碟簧A(8)之间,且可沿所述隔振本体(5)的内表面平动;所述缩口碟簧A(8)、所述缩口碟簧B(11)和所述缩口碟簧C(10)的刚度曲线完全相同,均为两段斜直线,且后一段的刚度为前一段刚度的三十分之一;所述开口碟簧A(12)、所述开口碟簧B(13)和所述开口碟簧C(14)的刚度曲线完全相同,均为两段斜直线,且后一段的刚度为前一段刚度的二十分之一;所述隔振平台(2)装设所述隔振设备(1)后,整个系统的向下运动、向上运动的固有频率接近,最小固有频率为0.5Hz,最大固有频率为1.5Hz。
