专利号: 2016110413122
申请人: 周志花
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-10-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

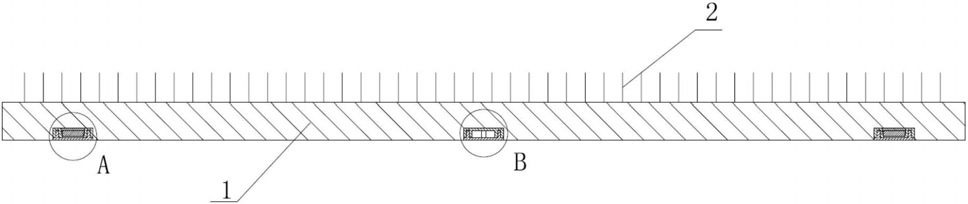

1.一种车用脚垫,它包括基层(1),基层(1)的正面设有一功能层(2),其特征在于:基层(1)的背面设有中心凹槽(1.1)和至少一个容置槽(1.2),中心凹槽(1.1)位于基层(1)背面的重心所在位置,中心凹槽(1.1)内安装有一嵌体(3),嵌体(3)近中心凹槽(1.1)槽口所在位置的端面内凹形成一卡槽(3.1),所述中心凹槽(1.1)的槽口上覆盖有一端盖(4),端盖(4)与中心凹槽(1.1)可拆式连接,所述容置槽(1.2)内固定有一永磁体(5),且容置槽(1.2)的槽口上设有一用于封堵容置槽(1.2)的密封盖(6)。

2.根据权利要求1所述的车用脚垫,其特征在于:所述容置槽(1.2)内设有一固定块(7),固定块(7)与容置槽(1.2)的内壁固定连接,固定块(7)上设有用于容置永磁体(5)的凹槽(7.1),凹槽(7.1)的内侧壁上设有沿容置槽(1.2)的轴向设置的滑槽(7.2),永磁体(5)上外凸形成与滑槽(7.2)滑动配合的凸缘(5.1),当永磁体(5)带动凸缘(5.1)沿滑槽(7.2)的长度方向朝容置槽(1.2)的槽口所在位置移动至极限位置时凸缘(5.1)与滑槽(7.2)上的限位面(7.2.1)抵靠。

3.根据权利要求2所述的车用脚垫,其特征在于:当凸缘(5.1)与限位面(7.2.1)相抵靠时所述永磁体(5)的下端面位于容置槽(1.2)内,且永磁体(5)的下端面与基层(1)的下端面所在的平面之间留有间隙h。

4.根据权利要求1所述的车用脚垫,其特征在于:全部的容置槽(1.2)沿基层(1)的周向间隔设置。

5.一种专用于权利要求1所述的车用脚垫的车用脚垫清洗机,它包括开口方向朝上的壳体(8),壳体(8)下方设有用于支撑壳体(8)的脚架(9),其特征在于:壳体(8)内沿水平方向设有一载台(10),载台(10)的上端面上设有与卡槽(3.1)相配合的卡块(11),当卡块(11)与卡槽(3.1)卡接时载台(10)上对应于各容置槽(1.2)的位置分别设有磁块(12),各容置槽(1.2)内的永磁体(5)与各自对应的磁块(12)吸合,所述壳体(8)下方设有一用于带动载台(10)绕自身轴线转动的驱动电机(13),驱动电机(13)的输出轴(13.1)贯穿壳体(8)且与载台(10)的中心位置固定连接。

6.根据权利要求5所述的车用脚垫清洗机,其特征在于:所述载台(10)的下端面与壳体(8)的内表面之间通过一平面轴承(14)转动配合。

7.根据权利要求5所述的车用脚垫清洗机,其特征在于:所述载台(10)的上端面上对应于各磁块(12)所在的位置分别设有一安装槽,安装槽的槽深大于磁块(12)高度,当磁块(12)置入安装槽内时所述安装槽的内侧壁与磁块(12)的外侧壁之间设有液态的填充剂(15),磁块(12)的上端面浸没于填充剂(15)内,且所述填充剂(15)固化后的上端面与载台(10)的上端面齐平。
