专利号: 2016110429116
申请人: 绍兴柯桥兴旺印纸印花有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

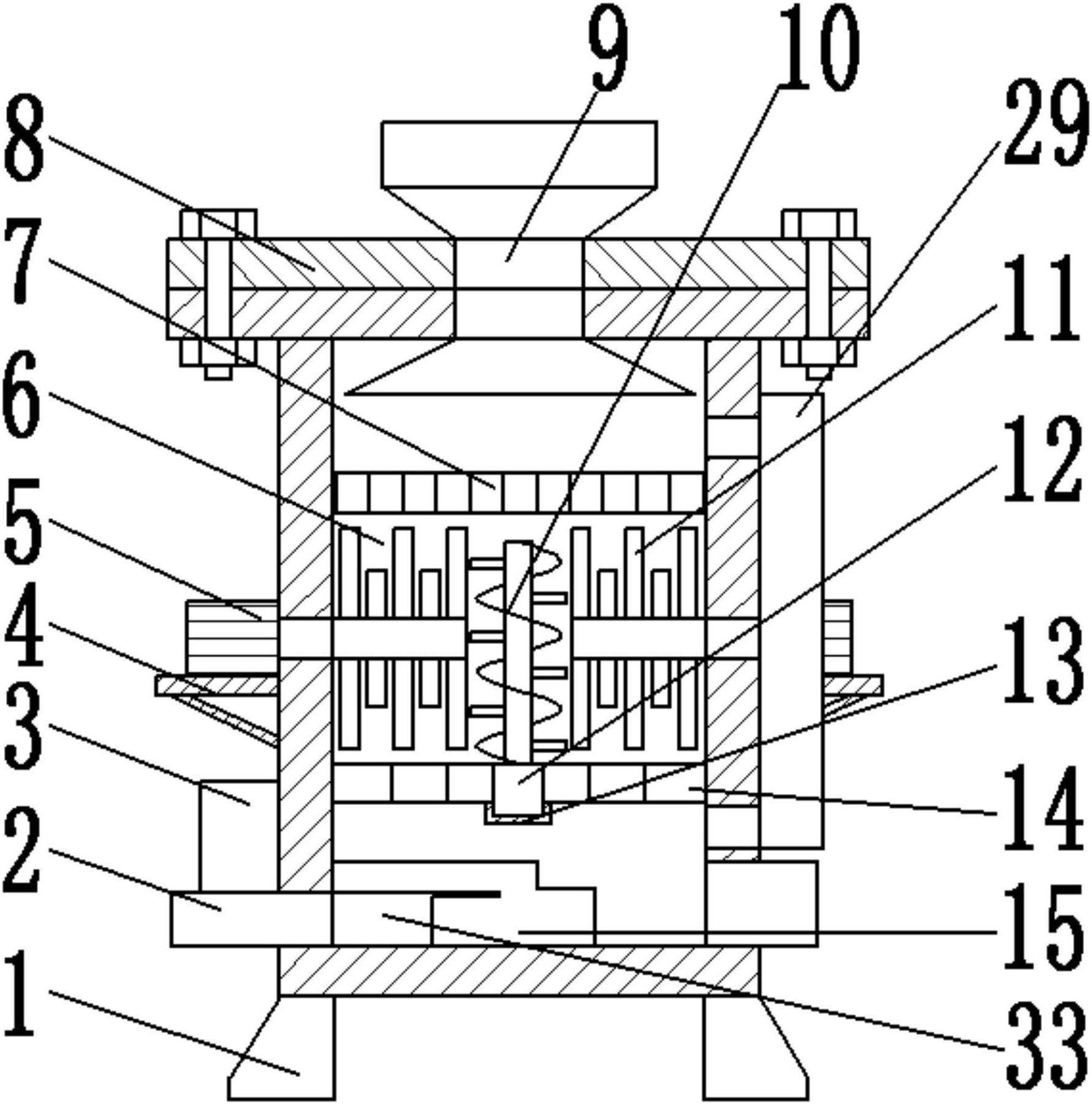

1.一种带有均匀撒料装置的尿素粉碎装置,包括底座(1);所述底座(1)的顶部设置有排料仓(33);所述排料仓(33)的顶部设置有过滤板(14);排料仓(33)的左右两侧均设置有一个排料管(2);排料仓(33)的内部设置有排料块(15),且通过连接杆与循环往复运作装置(3)相连接;所述过滤板(14)的左右两端与粉碎箱(6)的左右两内壁固定连接;过滤板(14)的的底部设置有电机保护罩(13);其特征在于,所述电机保护罩(13)设置在过滤板(14)的中心线上,电机保护罩(13)内设置有第一粉碎电机(12);所述第一粉碎电机(12)与第一粉碎装置(10)相连接;所述第一粉碎装置(10)由第一粉碎轴(17)、螺旋桨叶(16)和第一辅助刀片(18)组成;所述第一粉碎轴(17)贯穿过滤板(14)与第一粉碎电机(12)相连接;所述螺旋桨叶(16)套接在第一粉碎轴(17)上;所述粉碎箱(6)的顶部设置有均流板(7);粉碎箱(6)的内部设置有第一粉碎装置(10)和第二粉碎装置(11);粉碎箱(6)的右侧设置有吸尘装置(29);粉碎箱(6)的顶部设置有支撑板(8);所述第二粉碎装置(11)设置有两个,且对称设置在第一粉碎装置(10)的左右两侧;所述第二粉碎装置(11)由第二粉碎轴(20)、粉碎刀片(19)和第二辅助刀片(21)组成;所述第二粉碎轴(20)贯穿粉碎箱(6)的左壁与第二粉碎电机(5)相连接;所述第二粉碎电机(5)设置在电机支座(4)上;所述电机支座(4)固定设置在粉碎箱(6)的左侧;所述粉碎刀片(19)和第二辅助刀片(21)交叉设置在第二粉碎轴(20)的左右两侧;所述均流板(7)的左右两端与粉碎箱(6)的左右两端固定连接;所述支撑板(8)通过螺栓与粉碎箱(6)固定连接;所述支撑板(8)的顶部设置有进料装置(9);所述进料装置(9)设置在支撑板(8)的中心线上,且由进料斗(26)、进料管(28)、驱动电机(27)、保护腔(25)、连接轴(23)、出料斗(22)和撒料桨叶(24)组成;所述进料斗(26)设置在进料装置(9)的顶部;所述驱动电机(27)设置在保护腔(25)中,且通过连接轴(23)与撒料桨叶(24)固定连接;所述出料斗(22)固定设置在进料斗(26)的底部;所述撒料桨叶(24)设置在出料斗(22)的中心,且撒料桨叶(24)设置为三角形;所述吸尘装置(29)由吸尘管(32)、吸尘器(31)和出尘管(30)组成;所述吸尘器(31)固定设置在粉碎箱(6)的右侧;所述吸尘管(32)设置在吸尘器(31)的左侧顶部,且贯穿粉碎箱(6)的右壁,所述出尘管(30)设置在吸尘器(31)的左侧底部,贯穿粉碎箱(6)的右壁与排料仓(33)相连接,所述第一粉碎电机(12)、第二粉碎电机(5)和驱动电机(27)通过导线与电源相连接。

2.根据权利要求1所述的带有均匀撒料装置的尿素粉碎装置,其特征在于,所述粉碎刀片(19)的长度长于第二辅助刀片(21)的长度。

3.根据权利要求1所述的带有均匀撒料装置的尿素粉碎装置,其特征在于;所述第一辅助刀片(18)设置有多个,且均匀的设置在第一粉碎轴(17)的左右两侧。

4.根据权利要求1所述的带有均匀撒料装置的尿素粉碎装置,其特征在于,所述进料管(28)设置有两个,且对称设置在驱动电机(27)的左右两侧。
